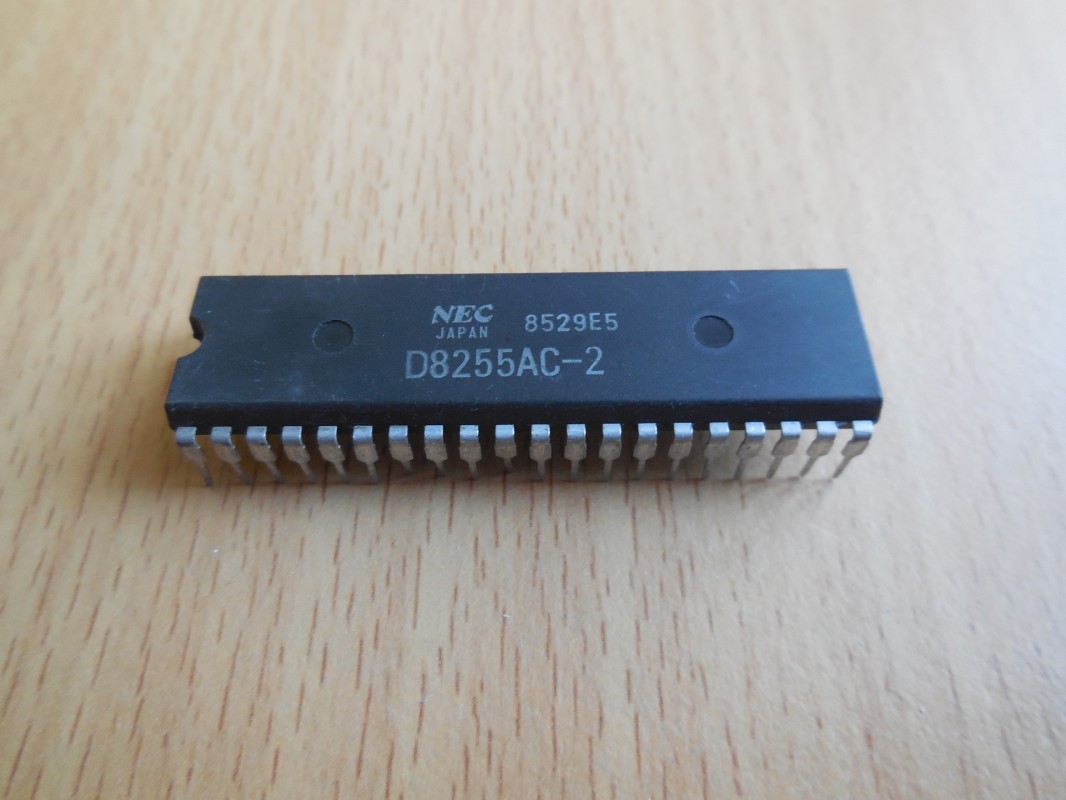

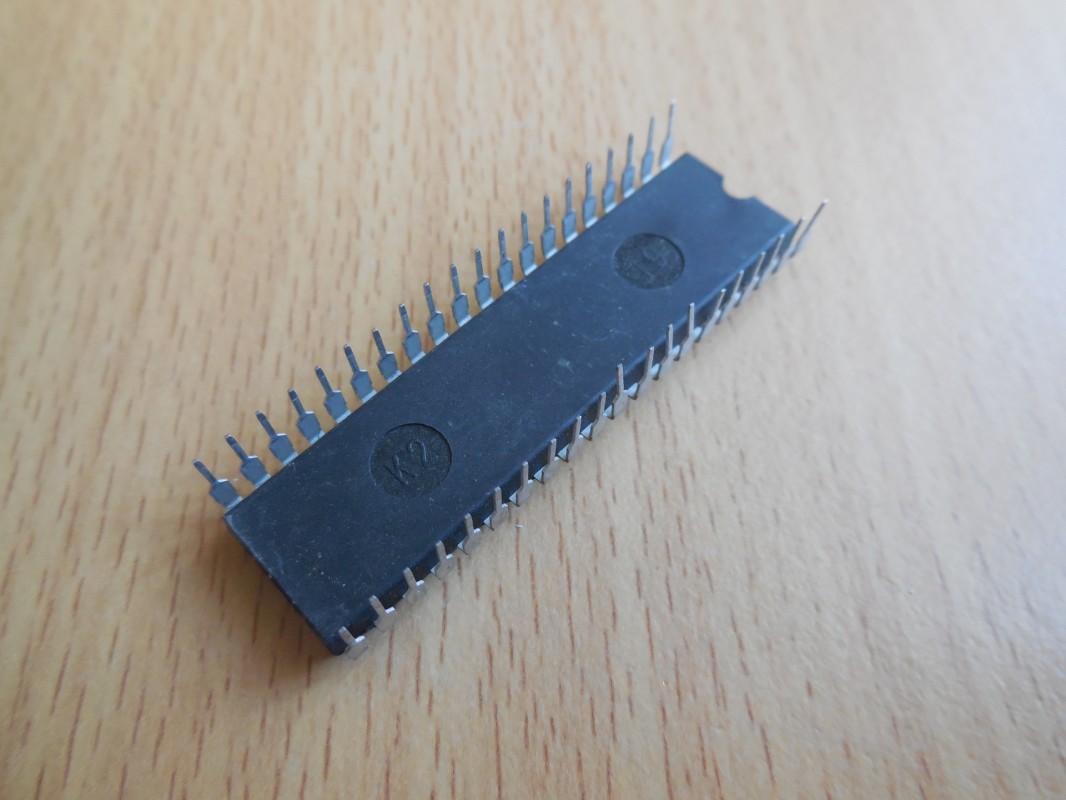

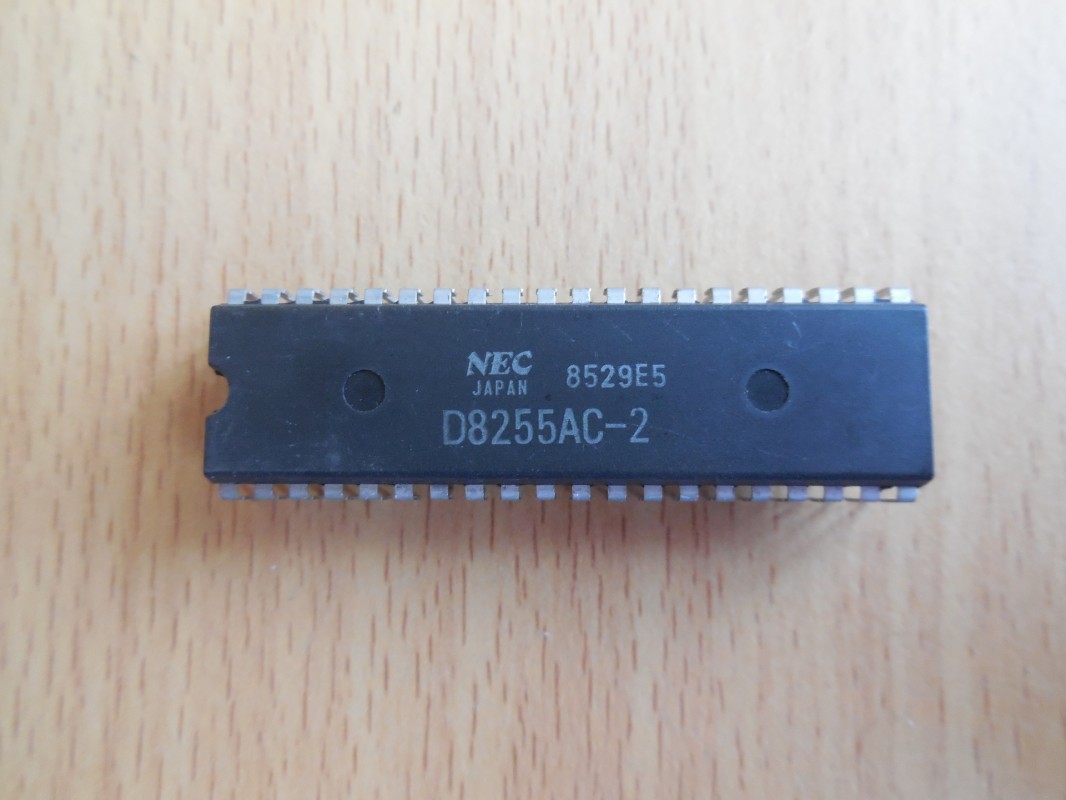

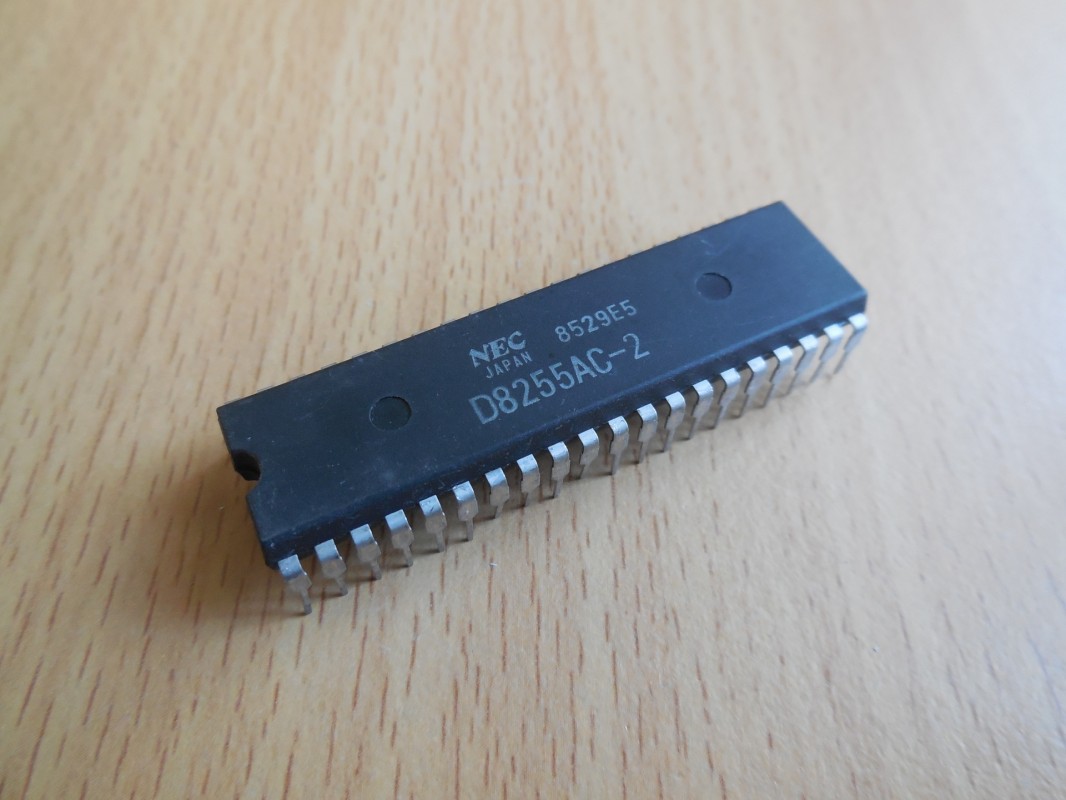

NEC D8255AC-2

Tento čip je NEC D8255AC-2, což je klon čipu Intel 8255, tedy programovatelný paralelní I/O řadič (PPI – Programmable Peripheral Interface).

Hlavní vlastnosti NEC D8255AC-2:

• Funkce: Řídí paralelní vstupy a výstupy pro komunikaci mezi procesorem a periferními zařízeními.
• Počet I/O linek: 24 programovatelných vstupně/výstupních linek, rozdělených do tří 8bitových portů (A, B, C).
• Pouzdro: 40pinové DIP (Dual Inline Package).
• Kompatibilita: Plně kompatibilní s Intel 8255, který se používal v PC XT a AT.
• "AC-2" v označení: Verze s vyšší rychlostí – až 8 MHz.

Použití:

• Počítače IBM PC/XT, PC/AT – tento čip se používal na základních deskách řady IBM PC k řízení portů a periferií.
• Mikrořadičové a průmyslové aplikace – často používaný v řídicích systémech, měřicích přístrojích a starých CNC strojích.
• Historické vývojové desky – běžně se objevoval v systémech založených na Intel 8085, 8086 a Zilog Z80.

Tento konkrétní čip pochází od NEC (Nippon Electric Company, Japan), což byla jedna z firem licencovaných Intelem k výrobě těchto řadičů.
