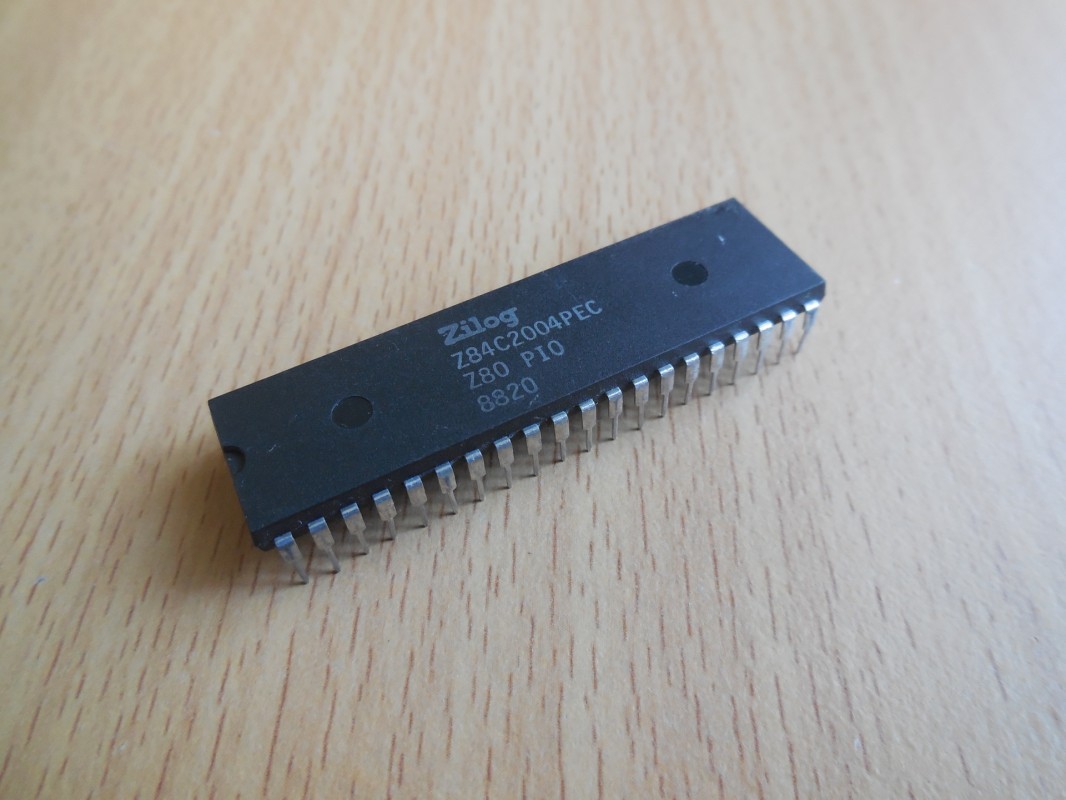

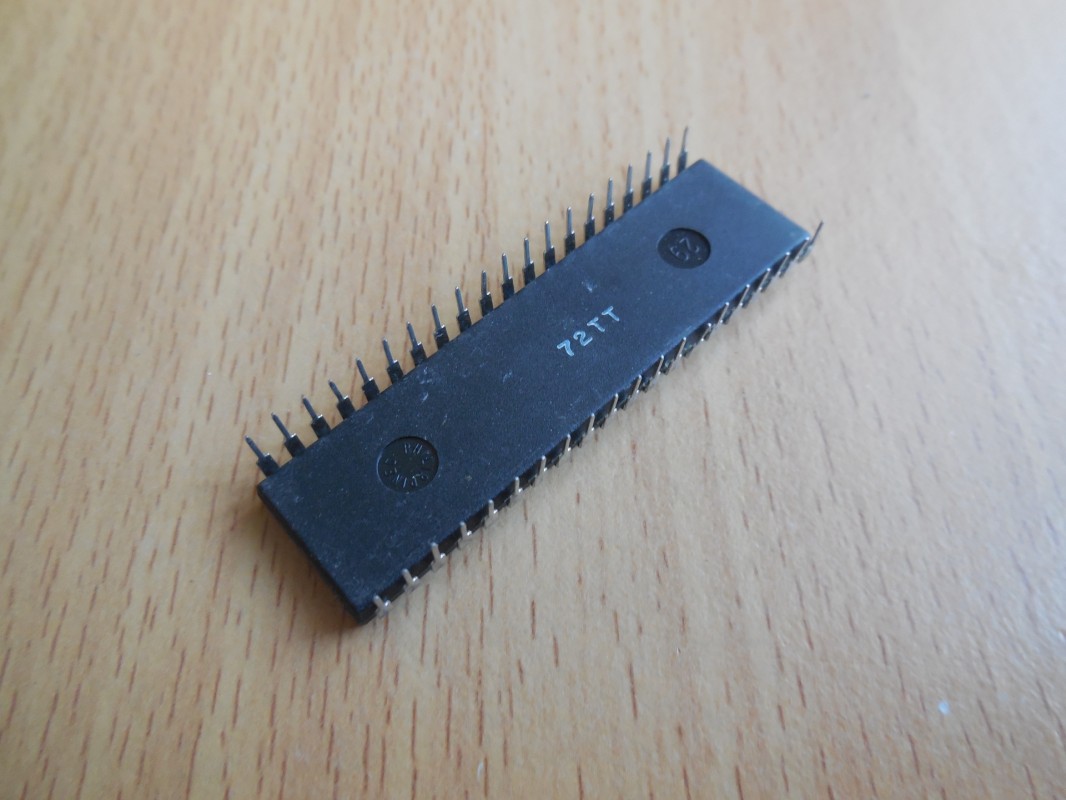

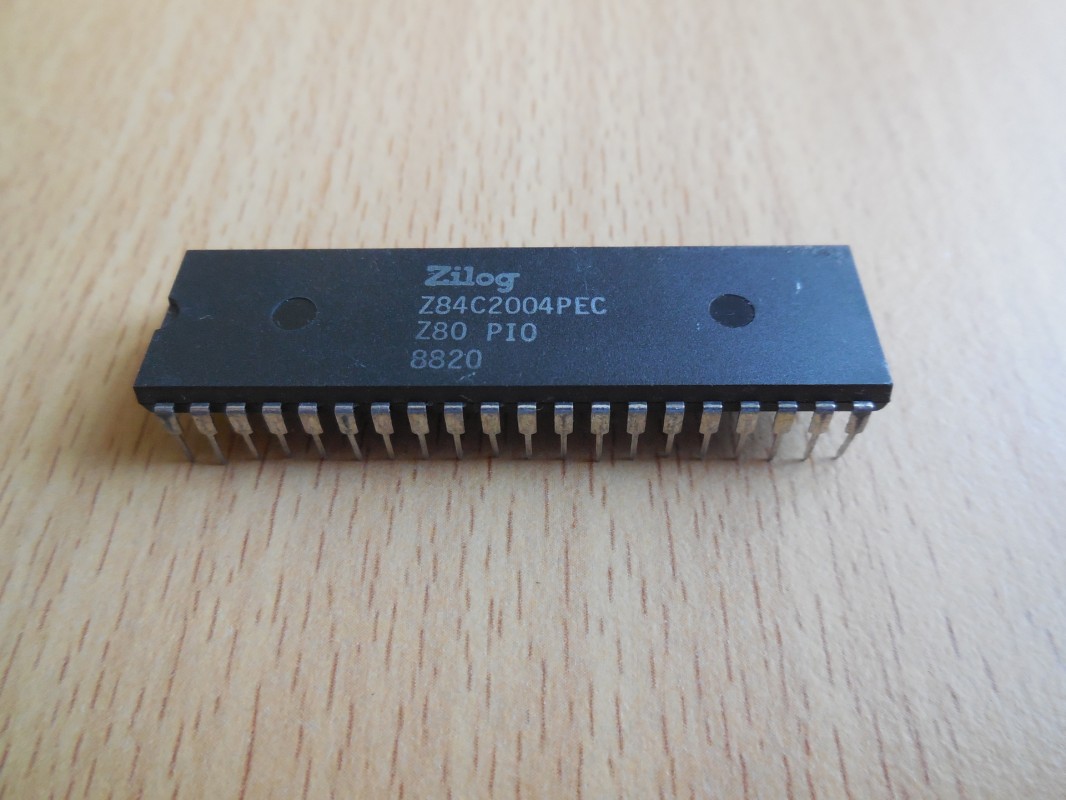

Zilog Z84C2004PEC

Zilog Z84C2004PEC je Z80 PIO (Parallel Input/Output Controller). Z80 PIO je periferní obvod určený pro paralelní vstup/výstup, který rozšiřuje schopnosti procesoru Z80 o dvě 8bitové paralelní porty s různými režimy práce. Je součástí rodiny periferií pro Z80 (stejně jako Z80 CTC – čítač/časovač nebo Z80 SIO – sériový vstup/výstup).

Hlavní vlastnosti Z84C2004PEC (Z80 PIO):

• Dva 8bitové paralelní porty (Port A a Port B)
• Podpora programovatelného řízení přerušení
• Tři režimy práce:
  1. Režim jednoduchého vstupu/výstupu – přímé čtení/zápis bitů
  2. Režim bitově řízeného vstupu/výstupu – umožňuje detailní ovládání jednotlivých bitů
  3. Režim handshake – vhodný pro komunikaci mezi procesory nebo periferními zařízeními
• Kompatibilní s mikroprocesory Z80
• CMOS varianta (nižší spotřeba energie)
• 40pinový DIP pouzdro (Dual Inline Package)

Použití Z80 PIO

Tento čip byl běžně využíván v počítačích a vestavěných systémech, kde bylo potřeba rozšířit počet paralelních vstupů/výstupů. Nacházel se například v Amstrad CPC, Sinclair QL, průmyslových řídicích systémech, terminálech nebo laboratorních přístrojích.
