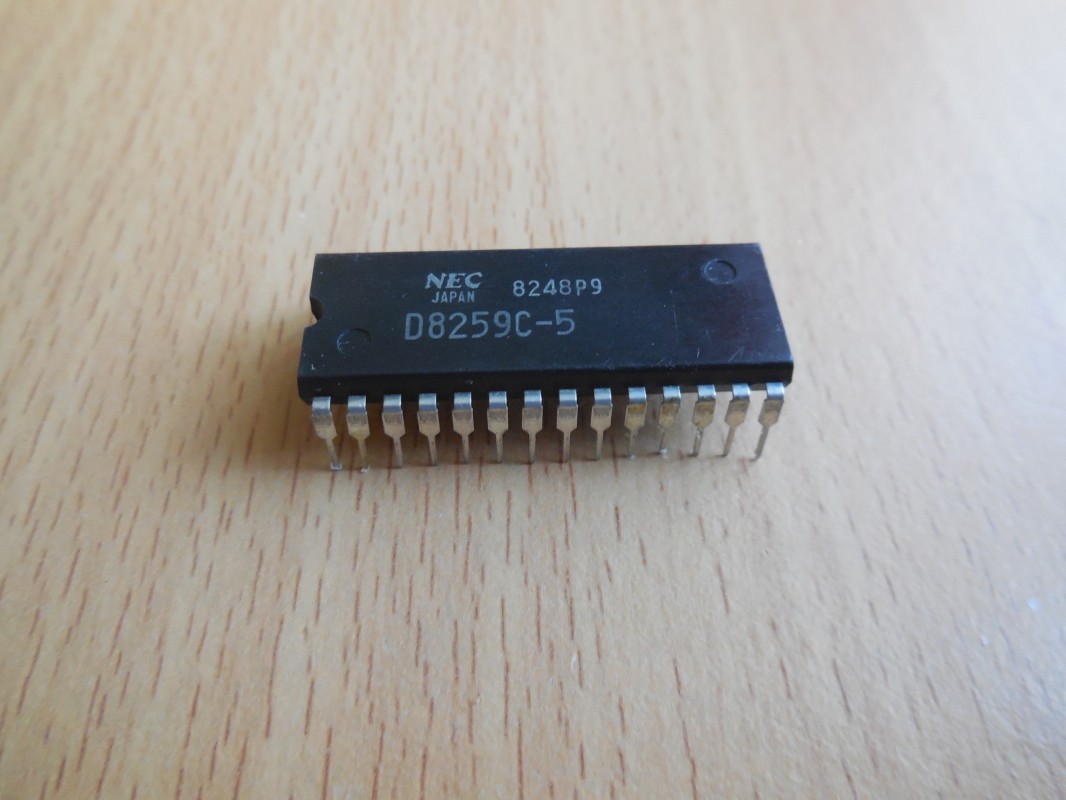

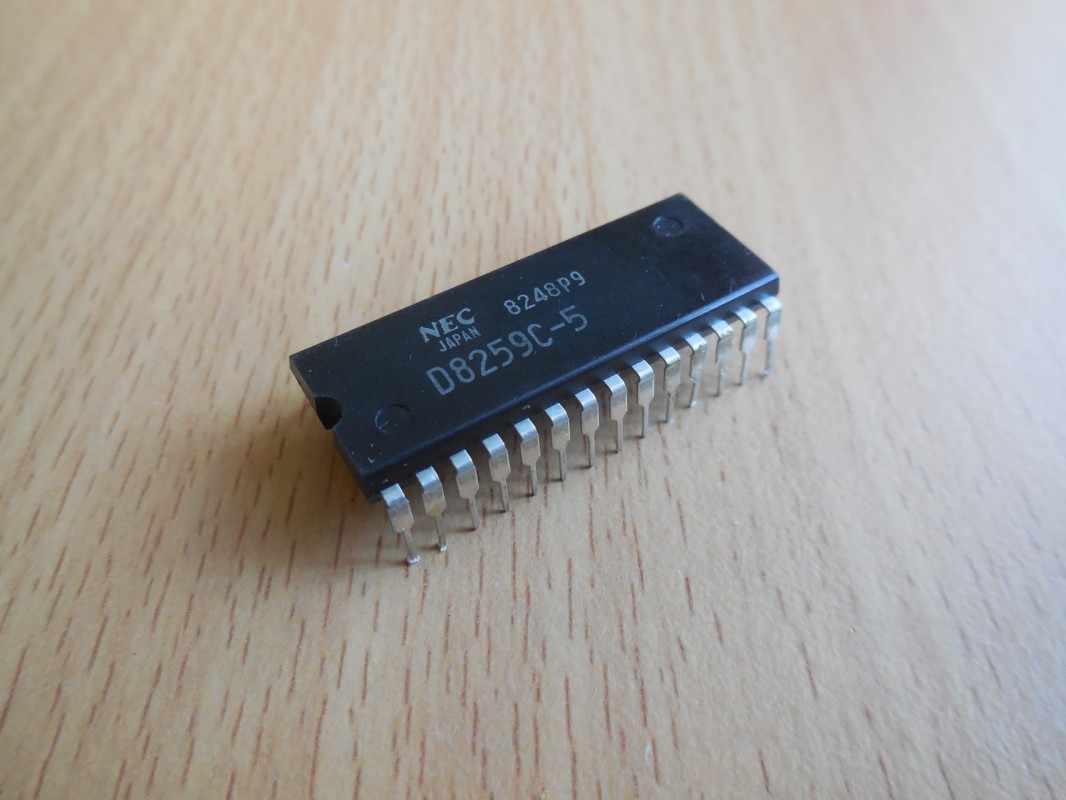

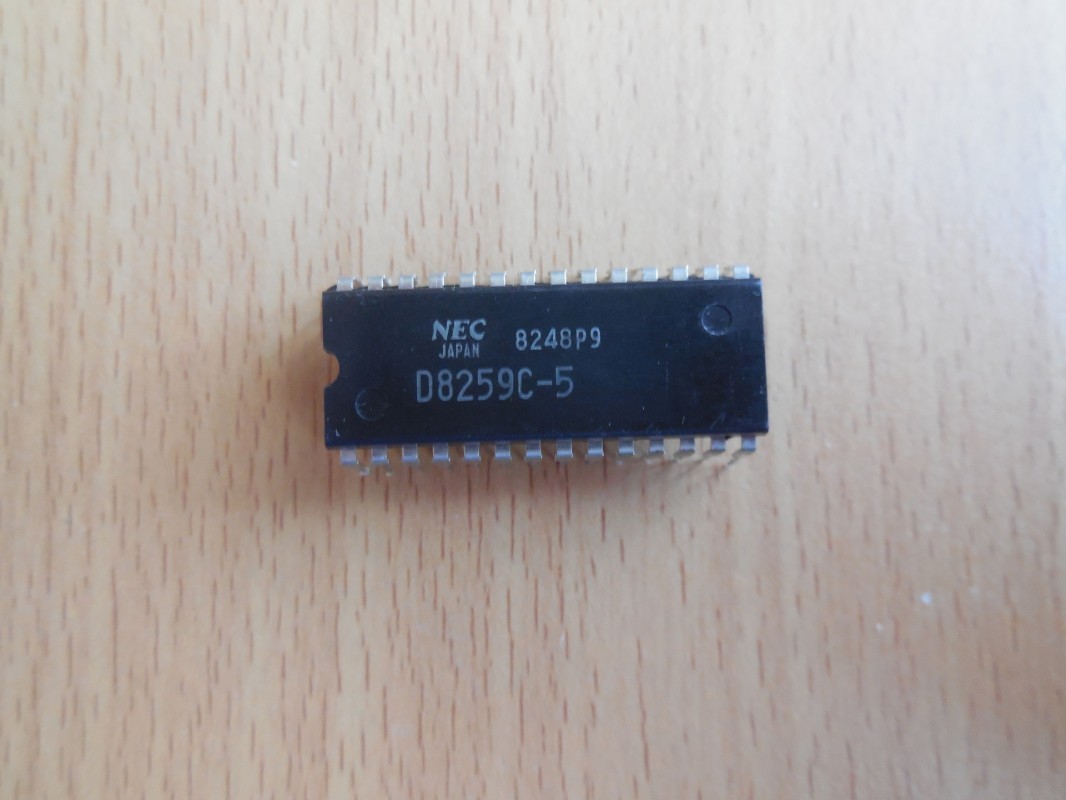

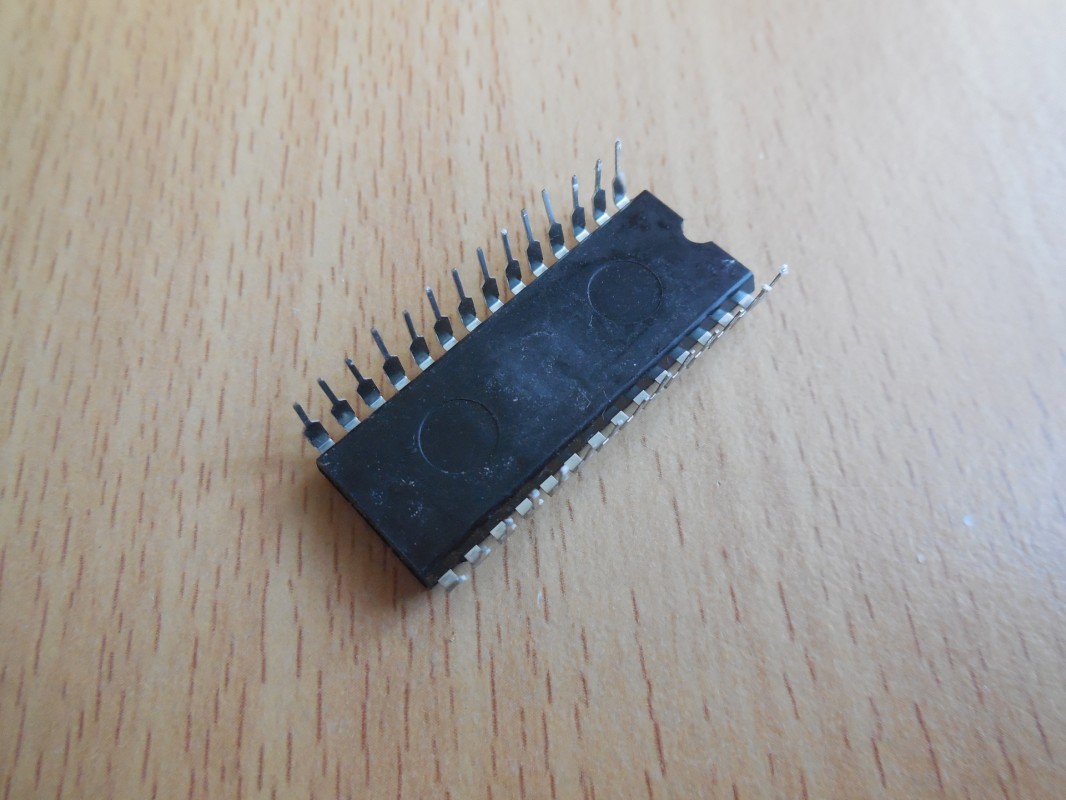

NEC D8259C-5

Čip NEC D8259C-5 je kompatibilní verzí Intel 8259, což je programovatelný řadič přerušení (PIC, Programmable Interrupt Controller). Tento čip se hojně používal v raných počítačích kompatibilních s IBM PC k řízení hardwarových přerušení.

Technické parametry:

• Výrobce: NEC (klon Intel 8259)
• Model: D8259C-5
• Funkce: Programovatelný řadič přerušení (PIC)
• Kompatibilita: Plně kompatibilní s Intel 8259A
• Napájecí napětí: 5V
• Maximální taktovací frekvence: Obvykle do 5 MHz (odtud označení „-5“)
• Počet přerušení: 8 hardwarových přerušení (možnost kaskádového propojení až 8 čipů, čímž lze řídit až 64 přerušení)
• Pouzdro: DIP-28 (Dual In-line Package, 28 pinů)

Použití:

• Starší IBM PC XT, AT a kompatibilní počítače
• Průmyslové systémy a vestavěné aplikace
• Řízení přerušení v mikropočítačích a embedded systémech

Princip fungování:

PIC 8259 zajišťuje správu hardwarových přerušení a směruje je do procesoru podle priority. Umožňuje programové řízení priorit a může pracovat v režimu Master-Slave, kde jeden hlavní řadič ovládá až 7 dalších podřízených jednotek.

V moderních systémech byl tento čip nahrazen APIC (Advanced Programmable Interrupt Controller), ale v některých starších systémech (např. DOS, starší BIOSy) se stále vyskytuje nebo emuluje.
