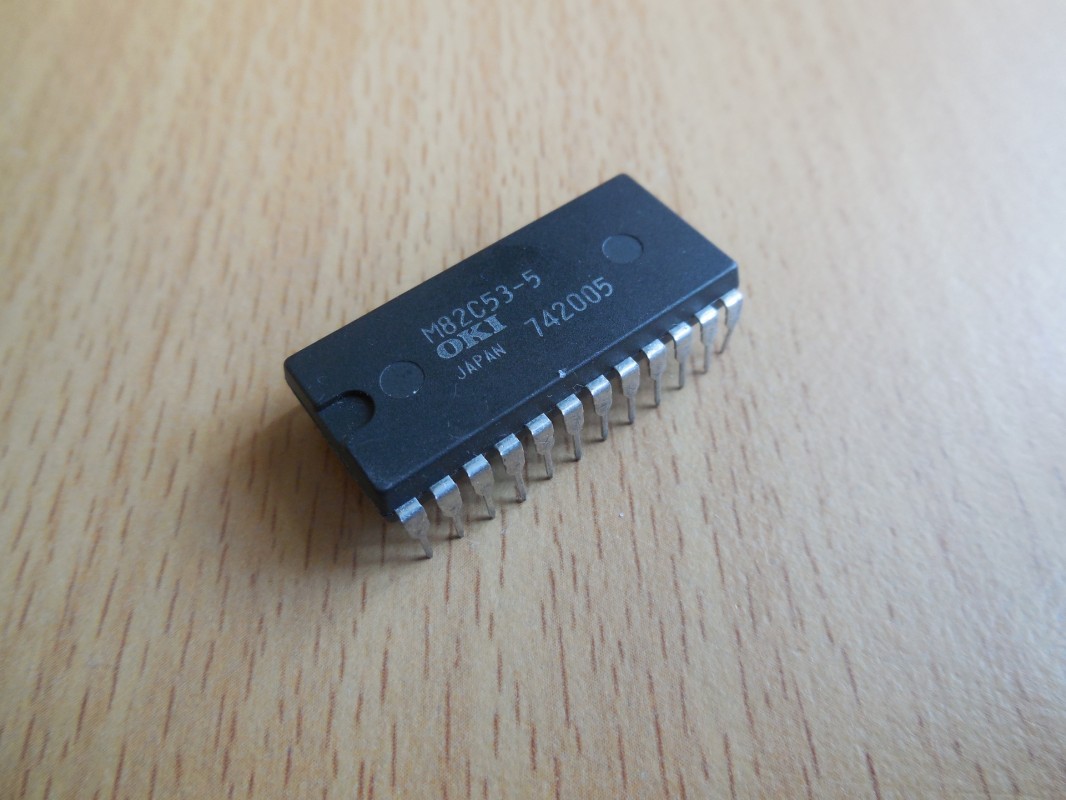

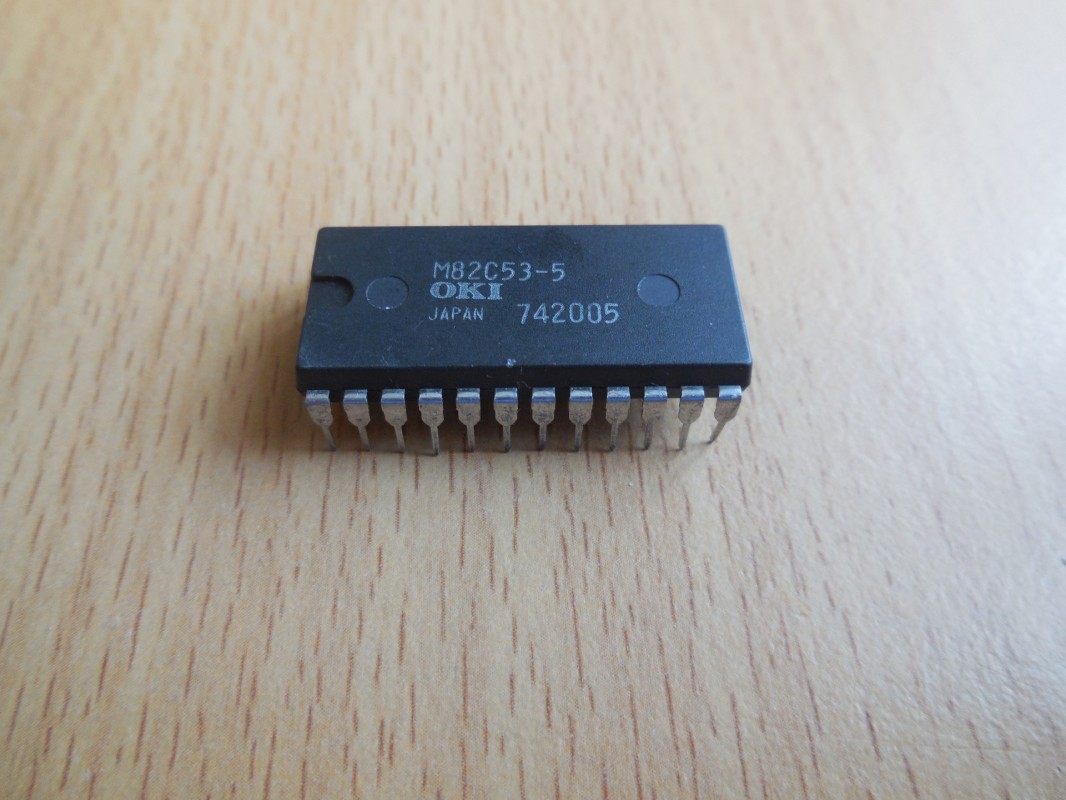

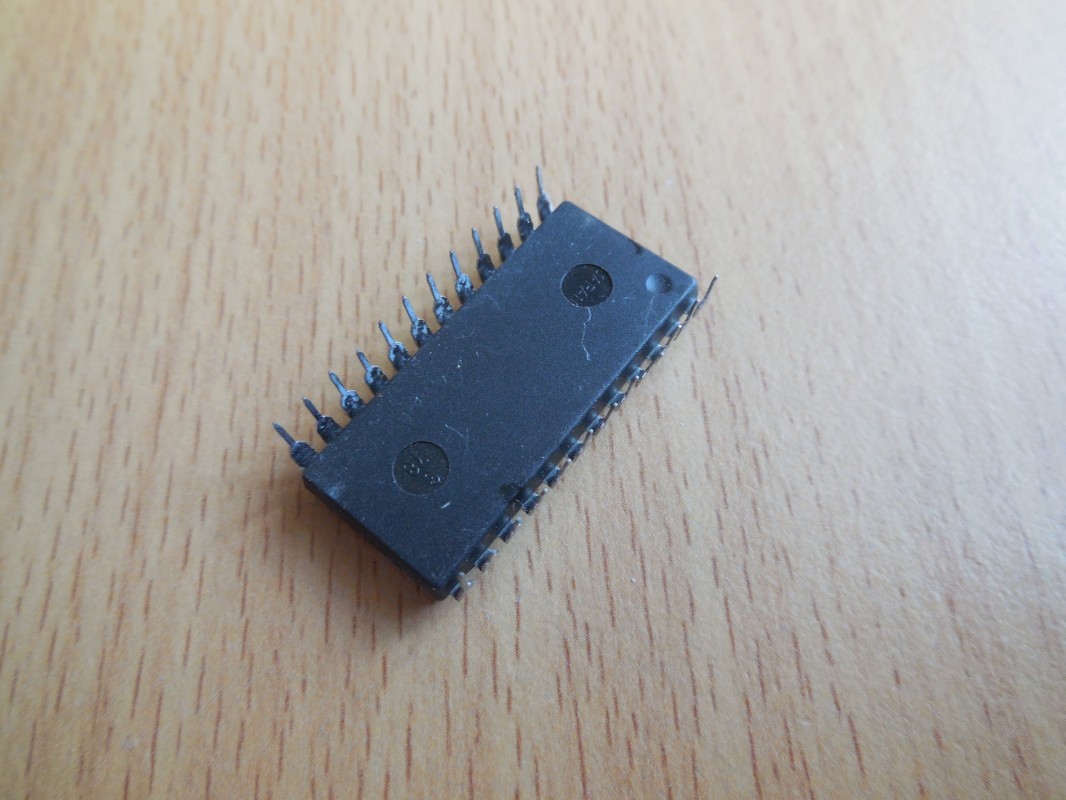

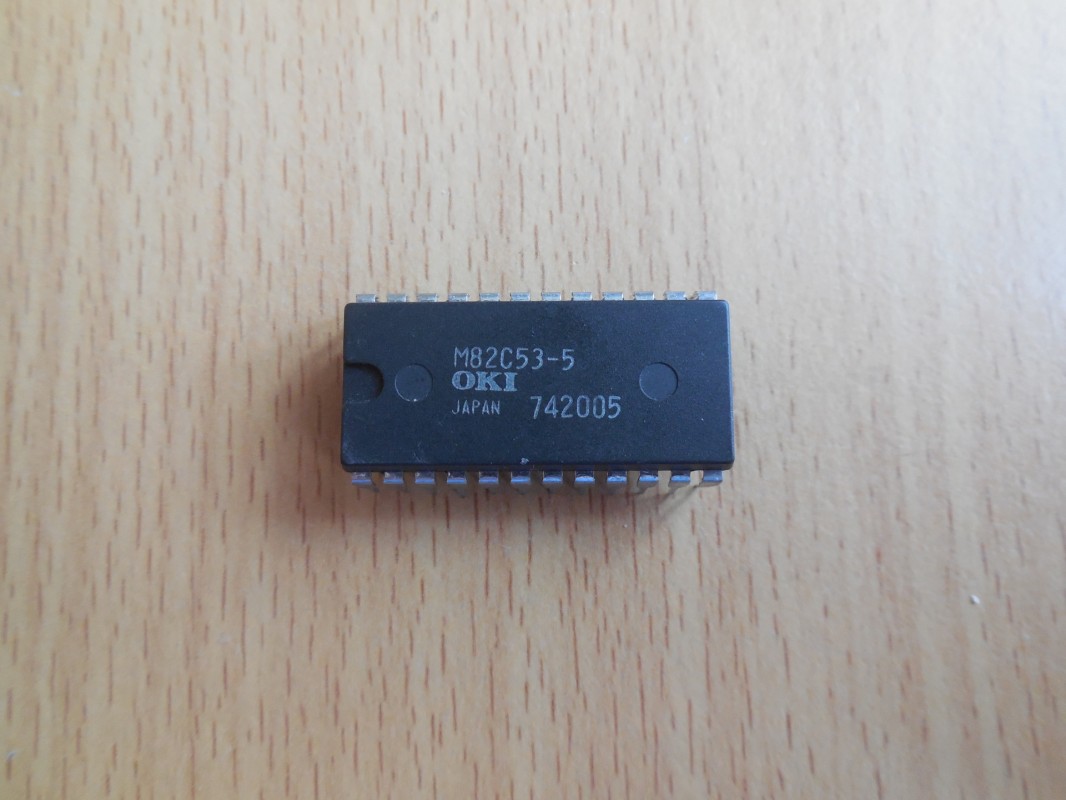

OKI M82C53-5

Čip OKI M82C53-5 je programovatelný čítač/časovač (PIT - Programmable Interval Timer), což je CMOS varianta čipu Intel 8253. Byl vyroben japonskou společností OKI Electric Industry Co., Ltd. a je určen pro použití v mikroprocesorových systémech, kde řídí časování a generuje časové intervaly.

Technické parametry:

• Typ: Programovatelný čítač/časovač (PIT)
• Výrobce: OKI Electric Industry Co., Ltd.
• Označení: M82C53-5
• Kompatibilita: Intel 8253 / 8254
• Technologie: CMOS (nižší spotřeba oproti NMOS verzi)
• Napájecí napětí: 5V DC
• Počet čítačů: 3 nezávislé 16bitové čítače
• Frekvenční rozsah: Maximální taktovací frekvence je obvykle kolem 8 MHz (záleží na konkrétní variantě)
• Programovatelnost: Možnost konfigurace jednotlivých čítačů pro různé režimy (počítání dolů, generování impulsů apod.)
• Pouzdro: 24-pin DIP (Dual Inline Package) – klasické pouzdro pro snadnou manipulaci a osazování do patic

Funkce a režimy:

Čip umožňuje několik různých režimů činnosti:

1. Režim 0 – Přímé zakončení: Počítá dolů na nulu a generuje výstupní signál.
2. Režim 1 – Jednorázový impuls: Počítá dolů a vytvoří jednorázový impuls.
3. Režim 2 – Dělička frekvence (přerušovací generátor): Používán k periodickému generování signálů.
4. Režim 3 – Generátor obdélníkového signálu: Produkuje pulzní výstup s nastavitelnou periodou.
5. Režim 4 – Software Triggered Strobe: Umožňuje jednorázové spuštění časování programově.
6. Režim 5 – Hardware Triggered Strobe: Časování se spustí hardwarovým impulzem.

Použití:

• PC kompatibilní počítače (IBM PC, XT, AT) – obvykle jako součást čipové sady řídící časování CPU, generování přerušení a zvukových signálů.
• Průmyslové řídicí systémy – pro precizní časování procesů.
• Vestavěné systémy – například v měřicích přístrojích nebo starších herních konzolích.
• Zpracování signálů – generování přesných časových značek.

Shrnutí:

OKI M82C53-5 je nízkopříkonová CMOS varianta čipu Intel 8253, která je vhodná pro starší mikroprocesorové systémy a průmyslové aplikace. Díky třem nezávislým čítačům poskytuje široké možnosti časování a generování signálů.
