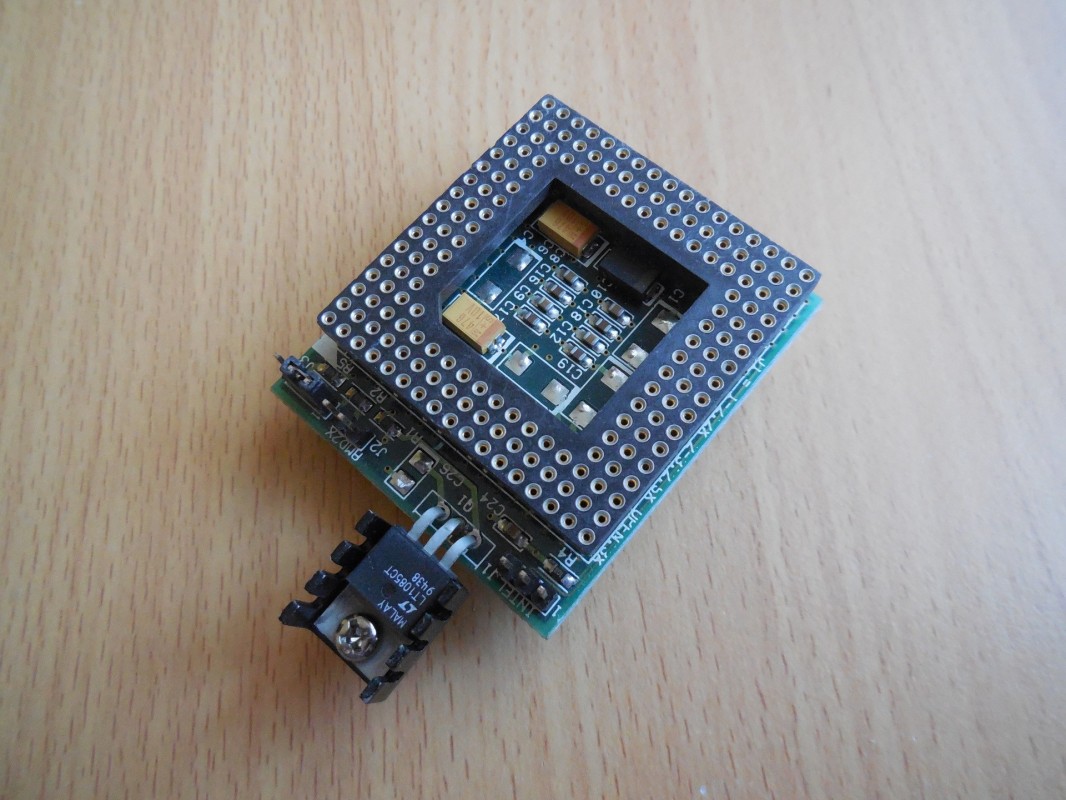

Redukce pro procesory s paticí PGA-DX4/2

Redukce (adaptér) pro procesory s paticí PGA-DX4/2, určenou k použití se staršími procesory řady Intel 486 DX4. Tento adaptér se obvykle používal k umožnění kompatibility mezi různými typy procesorových patic nebo k přizpůsobení napájecího napětí.

Identifikace a možné funkce této redukce:

1. PGA-DX4/2 – Označení na desce naznačuje, že je určena pro procesory Intel 486 DX4 nebo jiné čipy s podobnou paticí PGA (Pin Grid Array).

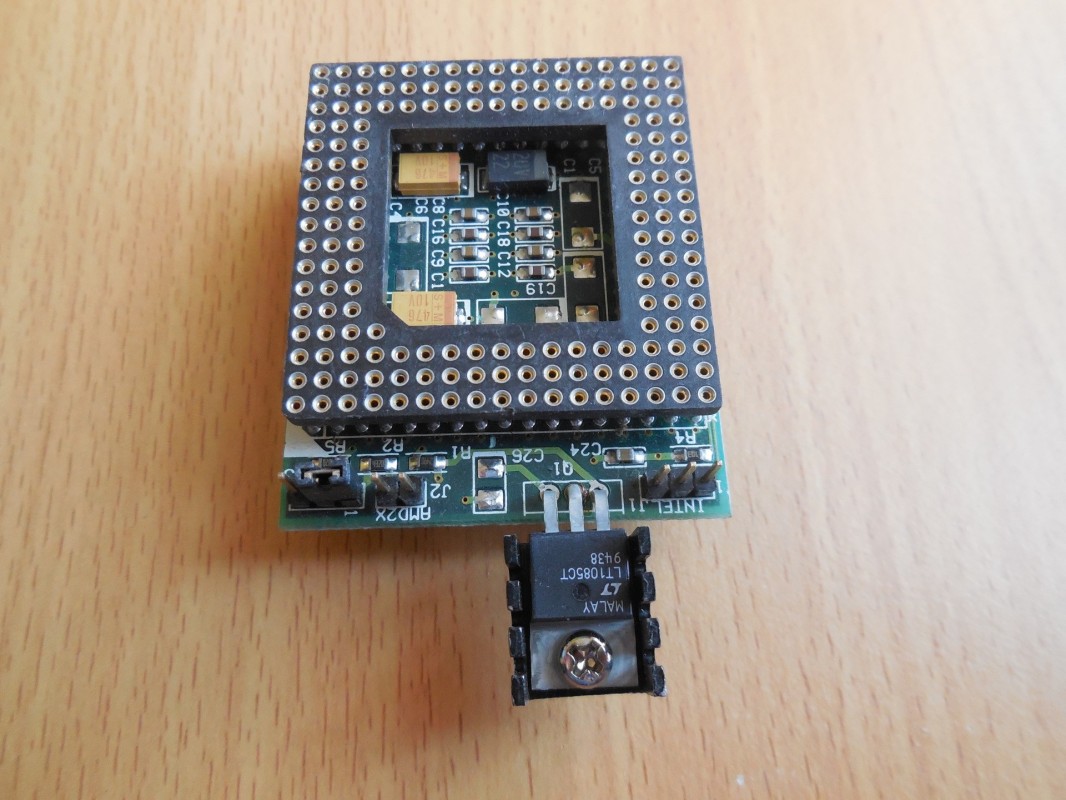

2. Napěťová regulace – Na redukci je vidět stabilizátor napětí LT1085CT, což je nastavitelný lineární regulátor. To naznačuje, že adaptér může konvertovat napětí, například z 5V na 3,3V, což bylo nutné pro některé modely procesorů 486 DX4.

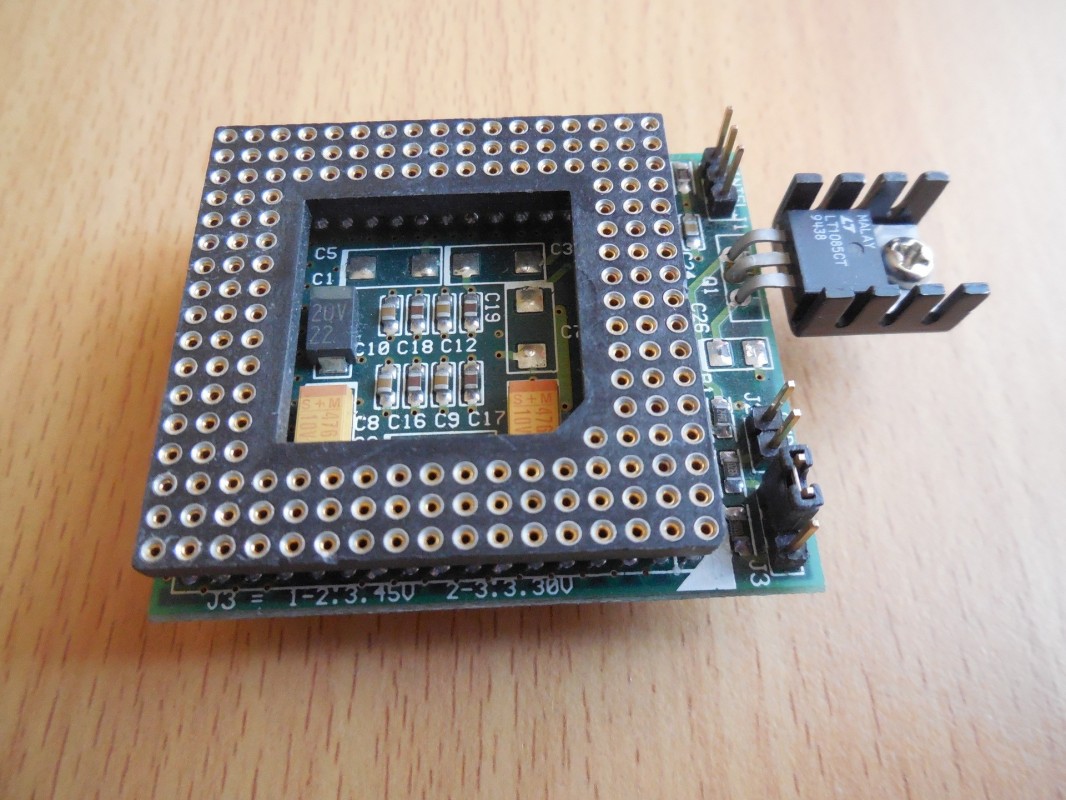

3. Kondenzátory a rezistory – Na PCB jsou povrchově montované komponenty, které mohou sloužit pro filtraci napětí a další úpravy signálů.
4. Sada pinů – Redukce má piny odpovídající patici PGA, což potvrzuje, že je určena pro vložení do základní desky starších počítačů.

Použití:

• Umožňuje instalaci modernějších variant procesorů 486 DX4 (např. 3,3V verze) na starší základní desky, které původně podporovaly jen 5V procesory.
• Může být také použita pro testování a výměnu procesorů v různých starších systémech.
