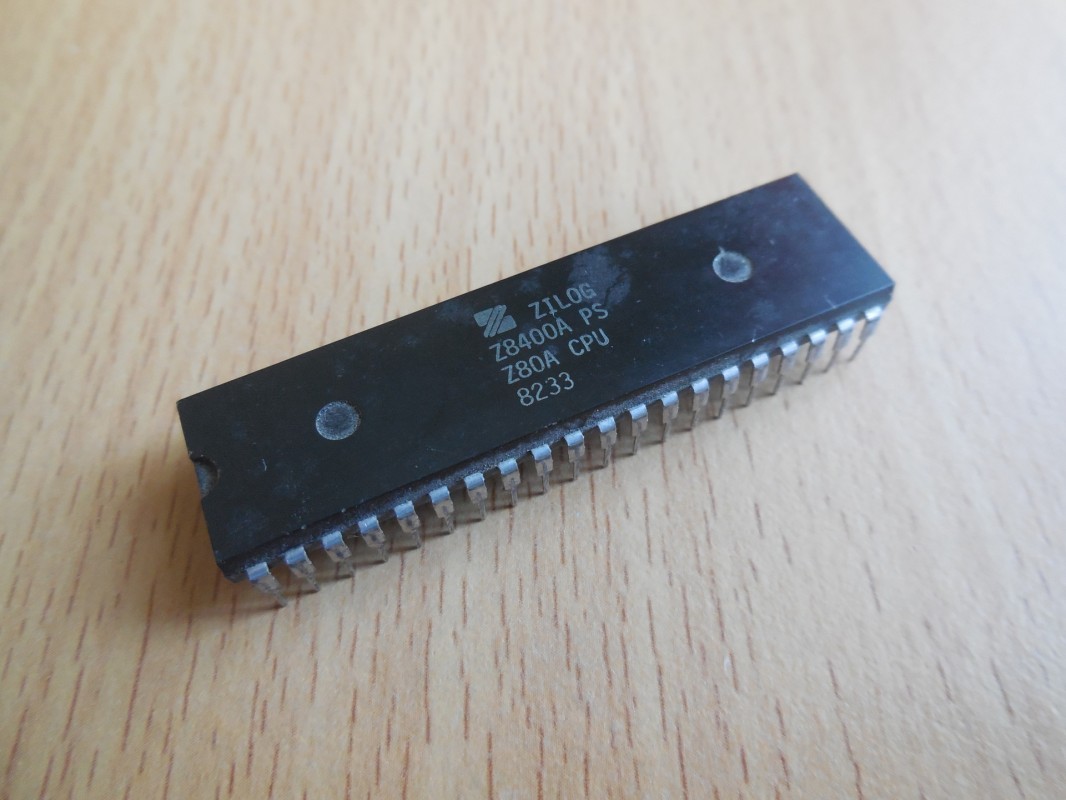

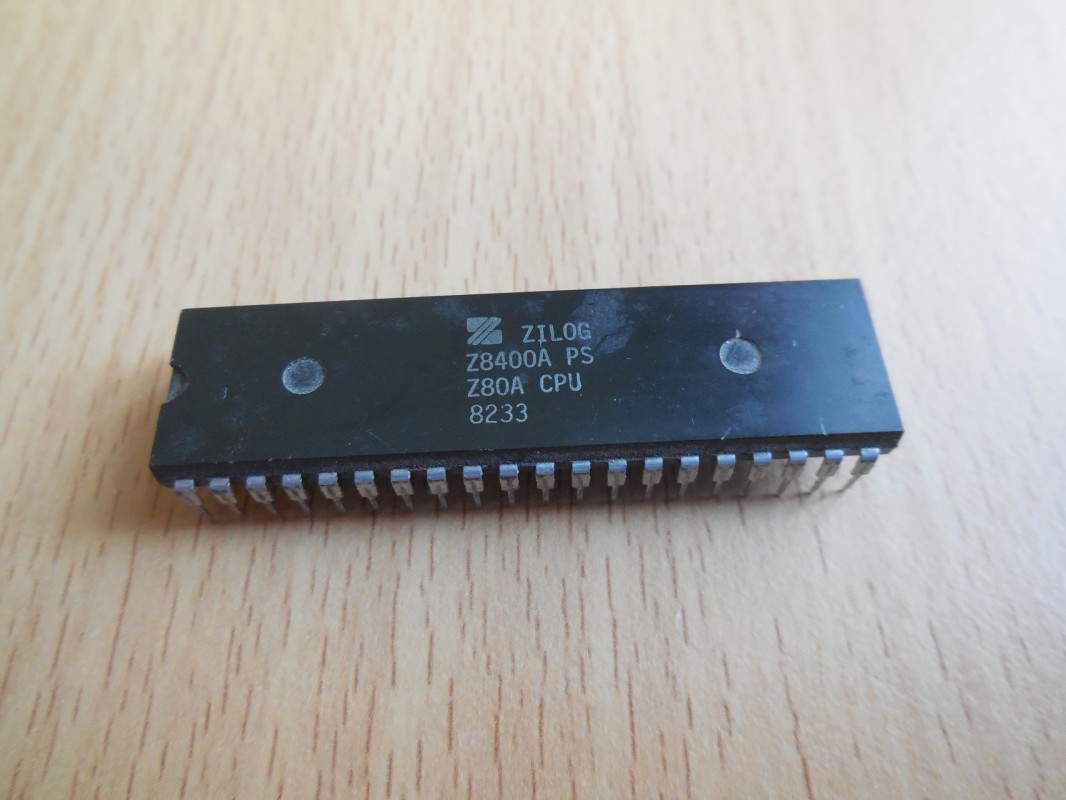

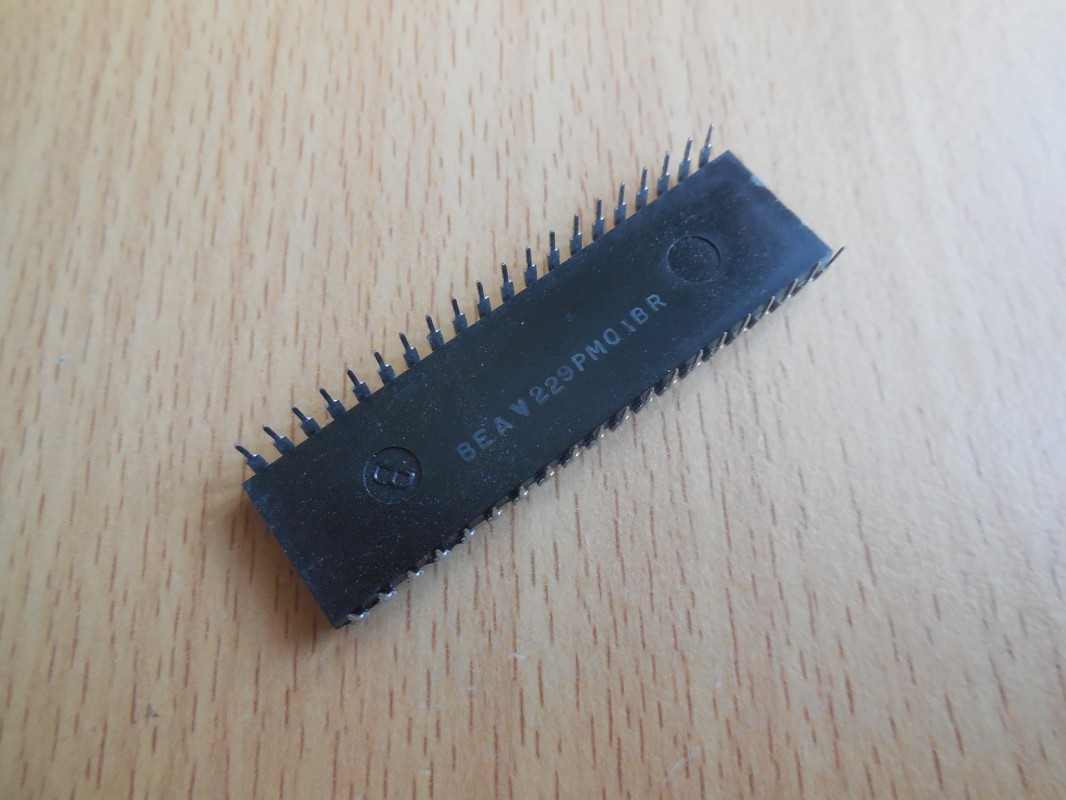

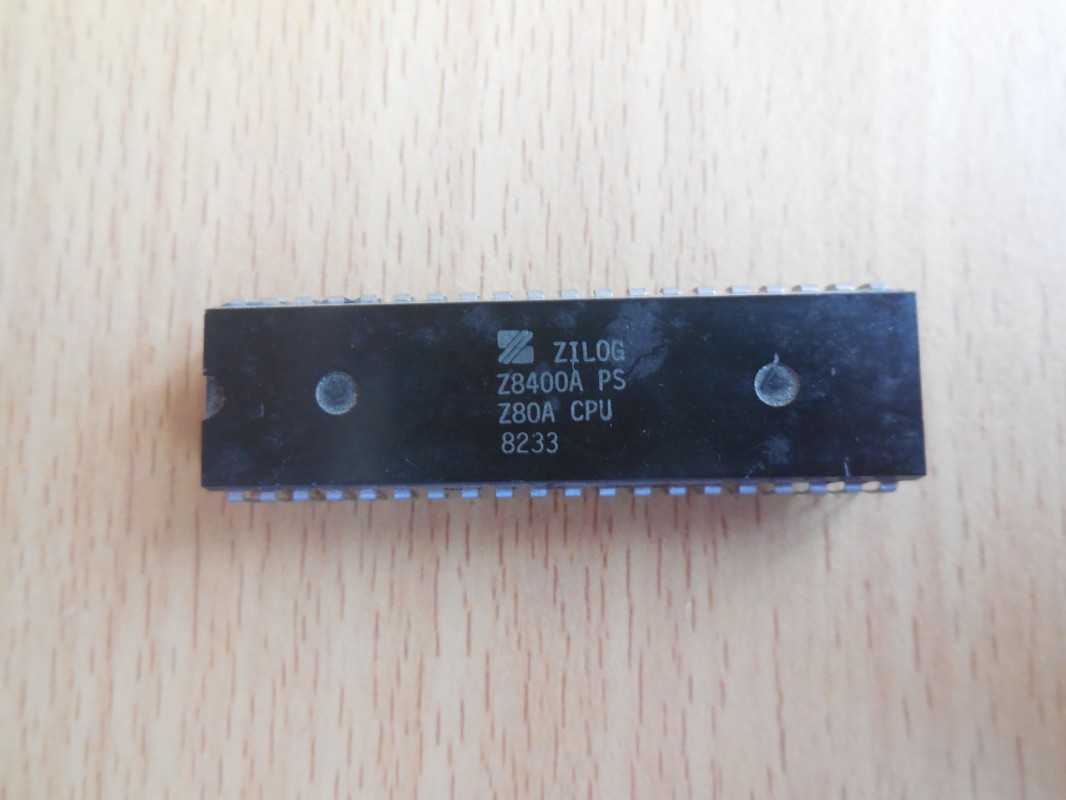

Zilog Z8400A PS

Procesor Zilog Z8400A PS je variantou známého 8bitového mikroprocesoru Z80 od společnosti Zilog. Zde jsou podrobnější informace:

Základní specifikace:

• Výrobce: Zilog
• Model: Z8400A PS
• Architektura: 8bitová
• Šířka datové sběrnice: 8 bitů
• Šířka adresové sběrnice: 16 bitů
• Maximální taktovací frekvence: 4 MHz
• Napájecí napětí: +5 V
• Pouzdro: 40pinové DIP (Dual In-line Package)

Klíčové vlastnosti:

• Instrukční sada: Obsahuje 158 instrukcí, včetně podmnožiny instrukcí procesoru Intel 8080A.
• Registry: Disponuje dvěma sadami 6 univerzálních 8bitových registrů, které lze párovat do 16bitových registrů, a dvěma sadami akumulátorů a příznakových registrů.
• Indexové registry: Dva 16bitové indexové registry (IX a IY) pro efektivní práci s pamětí.
• Stack Pointer (SP): 16bitový ukazatel zásobníku.
• Program Counter (PC): 16bitový čítač instrukcí.
• Interrupt Register (I): Pro správu přerušení.
• Refresh Register (R): Pro dynamické obnovení paměti.

Použití:

Procesor Z80 a jeho varianty, včetně Z8400A PS, byly široce používány v 80. letech v různých domácích počítačích, herních konzolích a vestavěných systémech. Jeho popularita pramenila z kompatibility s Intel 8080, rozšířené instrukční sady a efektivního řízení paměti.
