Rockwell R65C02P4E

Procesor Rockwell R65C02P4E kompatibilní s legendární architekturou MOS 6502, která se používala v mnoha 8bitových počítačích a konzolích, například Apple II, Commodore 64, Atari 2600 nebo Nintendo Entertainment System (NES).

Tento konkrétní model je vylepšenou verzí, která podporuje CMOS technologii namísto původní NMOS verze, což znamená nižší spotřebu energie a některá rozšíření instrukční sady.

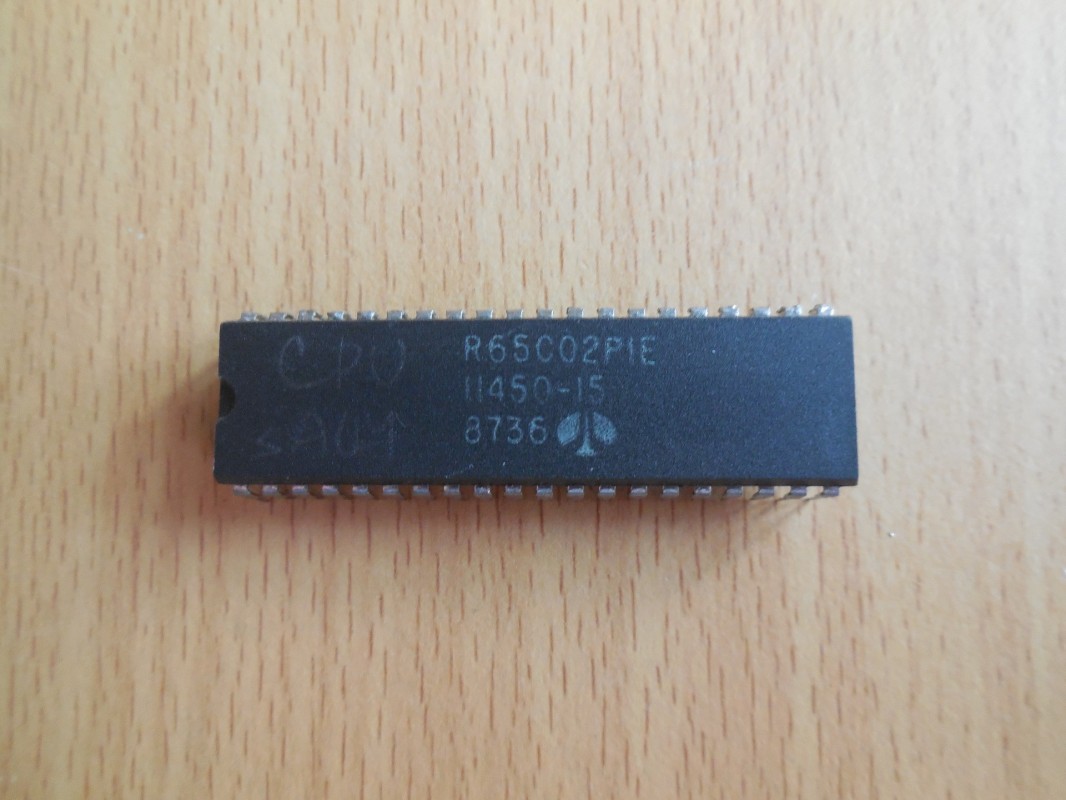

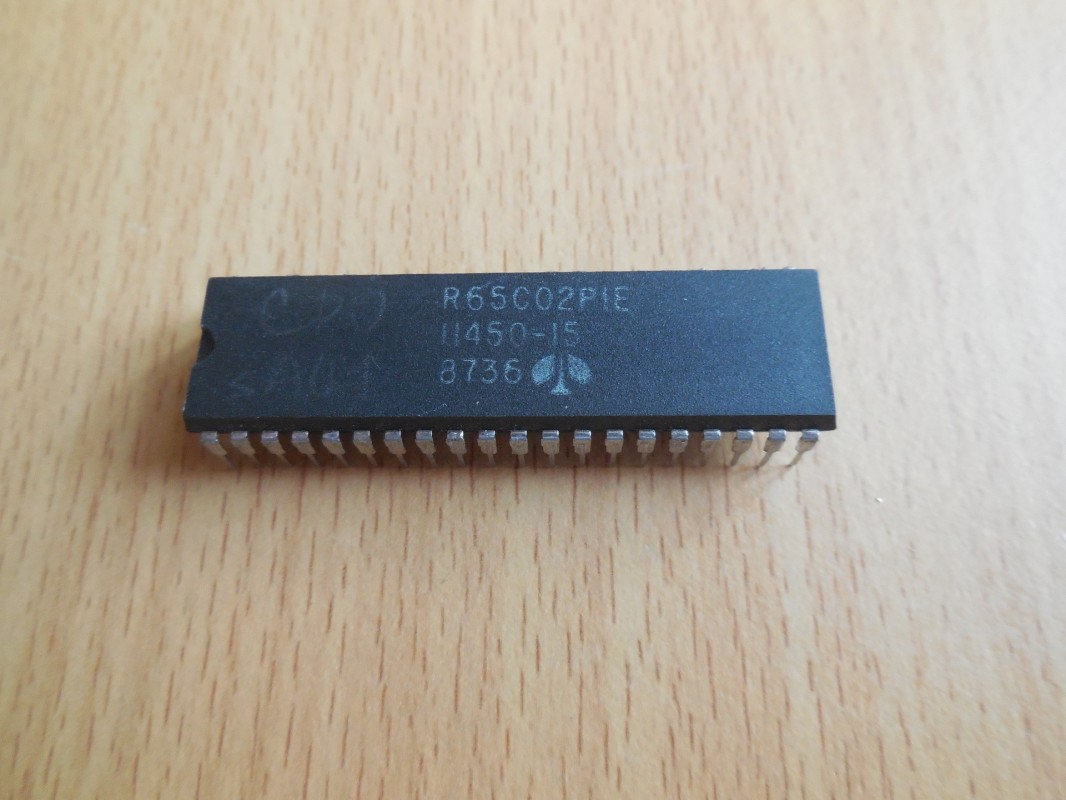

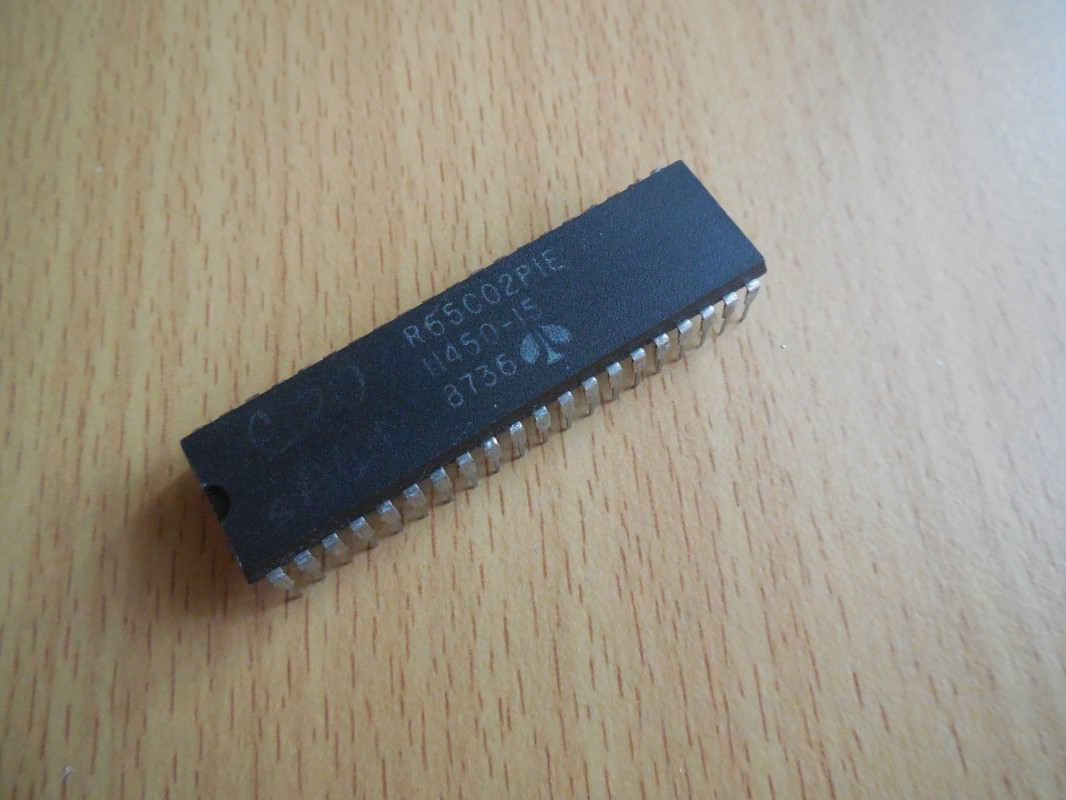

Na čipu jsou také další údaje:

• 1450-15 – pravděpodobně označení výrobní šarže
• 8736 – pravděpodobně kód výrobního týdne (36. týden roku 1987)
• Rockwell logo – Rockwell byl jedním z výrobců licencovaných MOS Technology

1. Obecná charakteristika

• Architektura: 8bitový procesor
• Kompatibilita: Plně kompatibilní s MOS 6502, ale s některými vylepšeními
• Technologie: CMOS (nižší spotřeba než původní NMOS verze 6502)
• Napájení: 5V
• Maximální takt: 4 MHz (varianta "P4E" značí 4 MHz)
• Pouzdro: 40pinový DIP (Dual In-line Package) – snadno se zapojuje do patic nebo breadboardů
• Vylepšená instrukční sada – přidává několik užitečných instrukcí oproti původnímu 6502

2. Klíčová vylepšení oproti MOS 6502

• Nižší spotřeba energie díky CMOS technologii
• Podpora nových instrukcí (např. STZ, BRA)
• Schopnost pracovat s dynamickou i statickou RAM
• Lepší možnosti řízení vstupů/výstupů

3. Využití v historických systémech

Tento procesor (nebo jeho varianty) se objevoval v řadě počítačů a herních konzolí, např.:

• Apple IIc a IIe – některé verze měly R65C02 místo původního 6502
• Commodore 64 (v upravených verzích)
• Atari 2600 (některé klony a modifikace)
• Nintendo NES (některé verze měly derivát 6502)
• BBC Micro
• Mikrokontroléry pro embedded systémy

4. Pinout (rozložení vývodů)

Tady je základní popis pinů procesoru, pokud bys ho chtěl zapojit:
