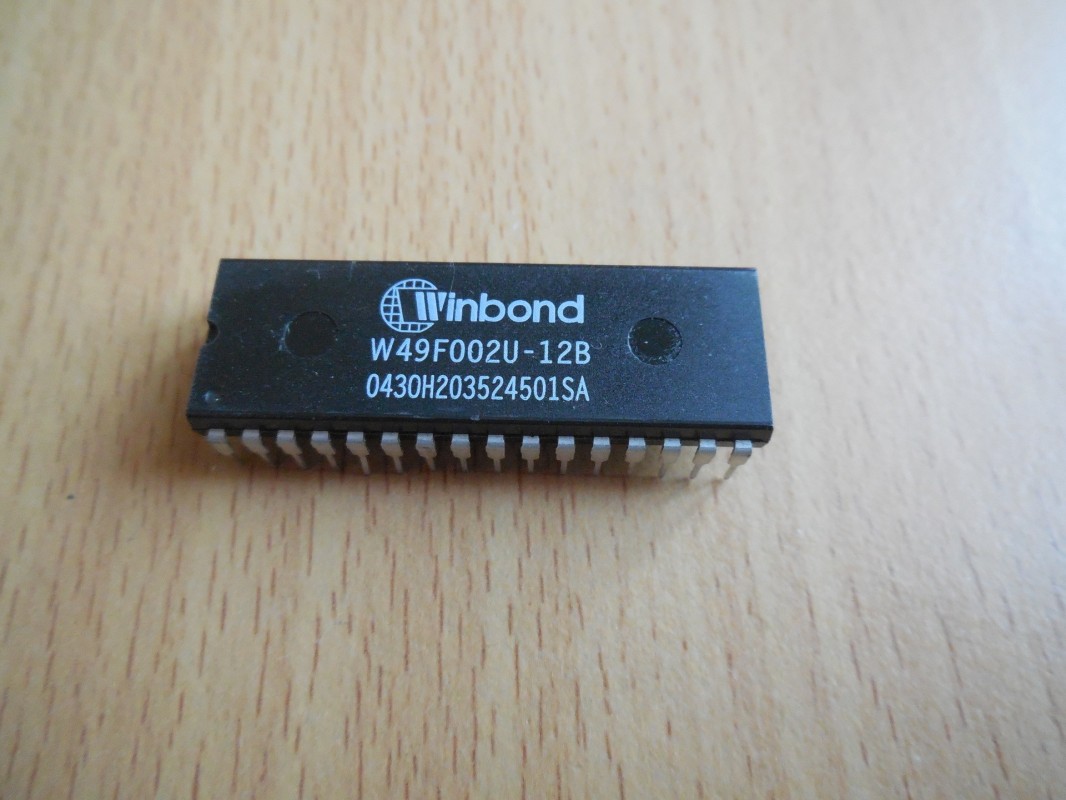

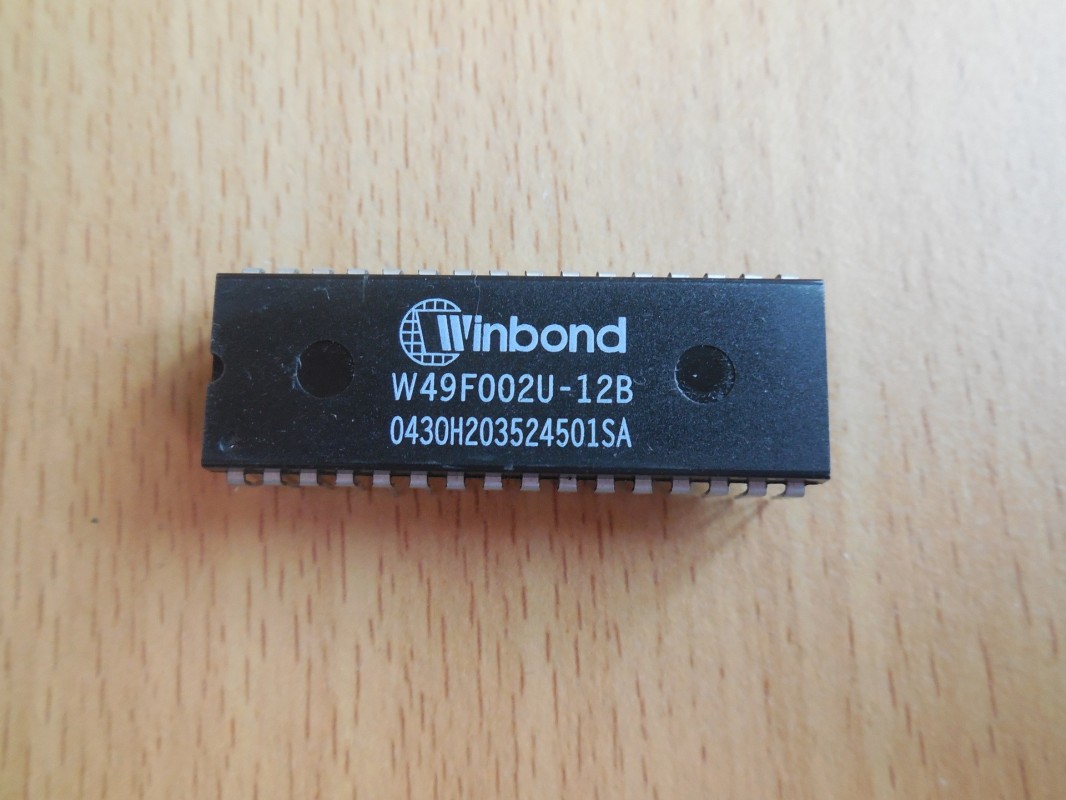

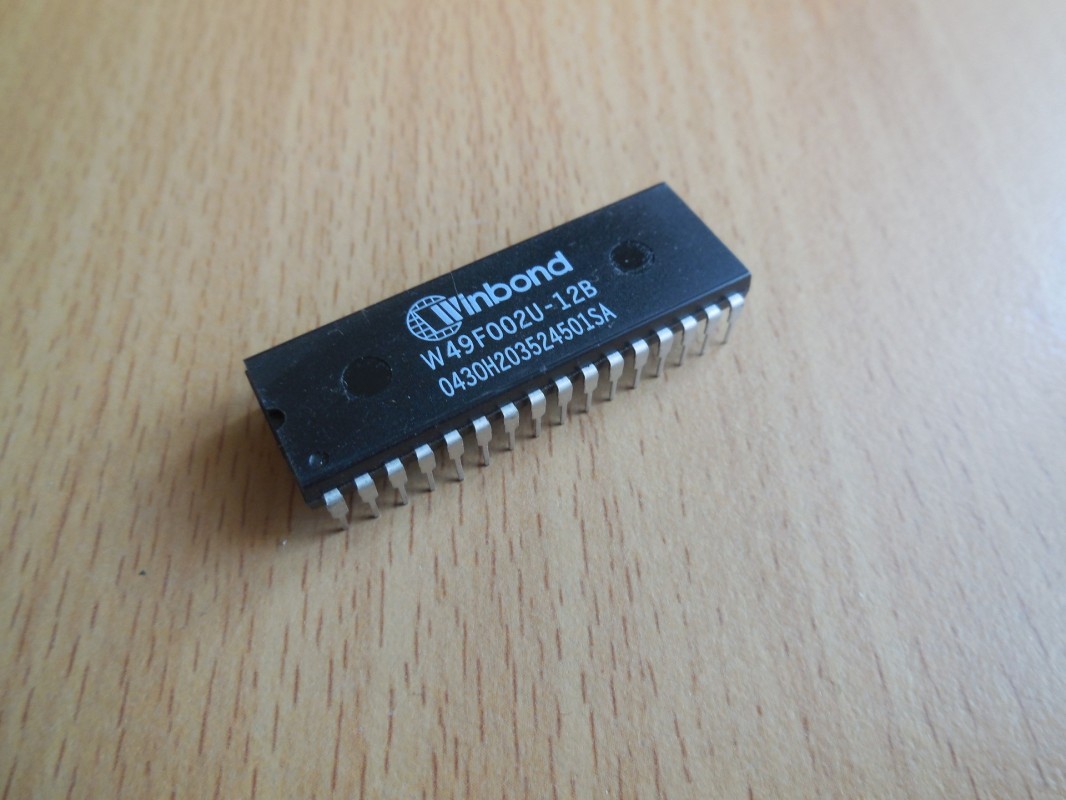

Winbond W49F002U-12B

Čip W49F002U-12B je 2megabitová (256K x 8 bitů) CMOS flash paměť vyráběná společností Winbond. Je navržena pro provoz s jediným napájecím napětím 5 V, což umožňuje čtení, programování a mazání bez potřeby vyššího programovacího napětí.

Klíčové vlastnosti:

• Rychlý přístup: Dostupné varianty s přístupovými časy 70, 90 a 120 ns.

• Rychlé operace programování a mazání: Typický čas programování bajtu je 35 µs a čas mazání 100 ms.

• Rozdělení paměti: Obsahuje jeden 16K bajtový boot blok s ochranou proti zápisu, dva 8K bajtové parametrické bloky a dva hlavní paměťové bloky o velikostech 96K a 128K bajtů.

• Nízká spotřeba energie: Typická aktivní spotřeba je 25 mA a v pohotovostním režimu 20 µA.

• Kompatibilita: TTL kompatibilní vstupy a výstupy s JEDEC standardním zapojením pinů.

Použití:

Tento čip se běžně využívá v zařízeních vyžadujících nevolatilní paměť pro ukládání firmwaru, konfiguračních dat nebo jiných informací, které musí být zachovány i po vypnutí napájení. Je vhodný pro systémy, kde je potřeba spolehlivá a rychlá flash paměť s jednoduchým napájením.

Pro podrobnější technické informace můžete nahlédnout do datasheetu dostupného na stránkách společnosti Winbond nebo v databázích elektronických součástek.
