STMicroelectronics M2764A-2F1

Paměťový čip EPROM (Erasable Programmable Read-Only Memory), konkrétně model M2764A-2F1 od STMicroelectronics. Tento typ čipu se používal hlavně v 80. a 90. letech k uchovávání programů a firmware v různých zařízeních, například v počítačích, konzolích, řídicích jednotkách a dalších elektronických systémech.

Klíčové vlastnosti:

• Rychlý přístup: Doba přístupu až 200 ns.
• Napájení: Jednoduché napájení 5 V.
• Nízký klidový proud: Maximálně 35 mA.
• Kompatibilita s TTL: Během čtení i programování.
• Programovací napětí: 12 V.

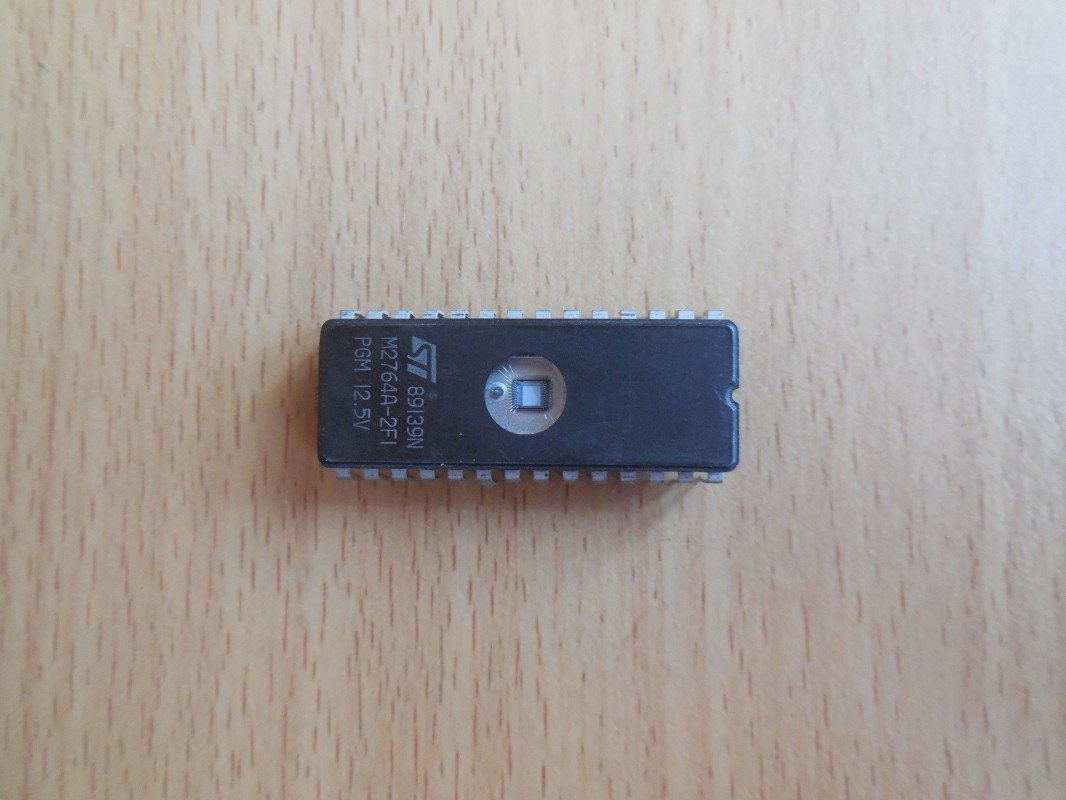

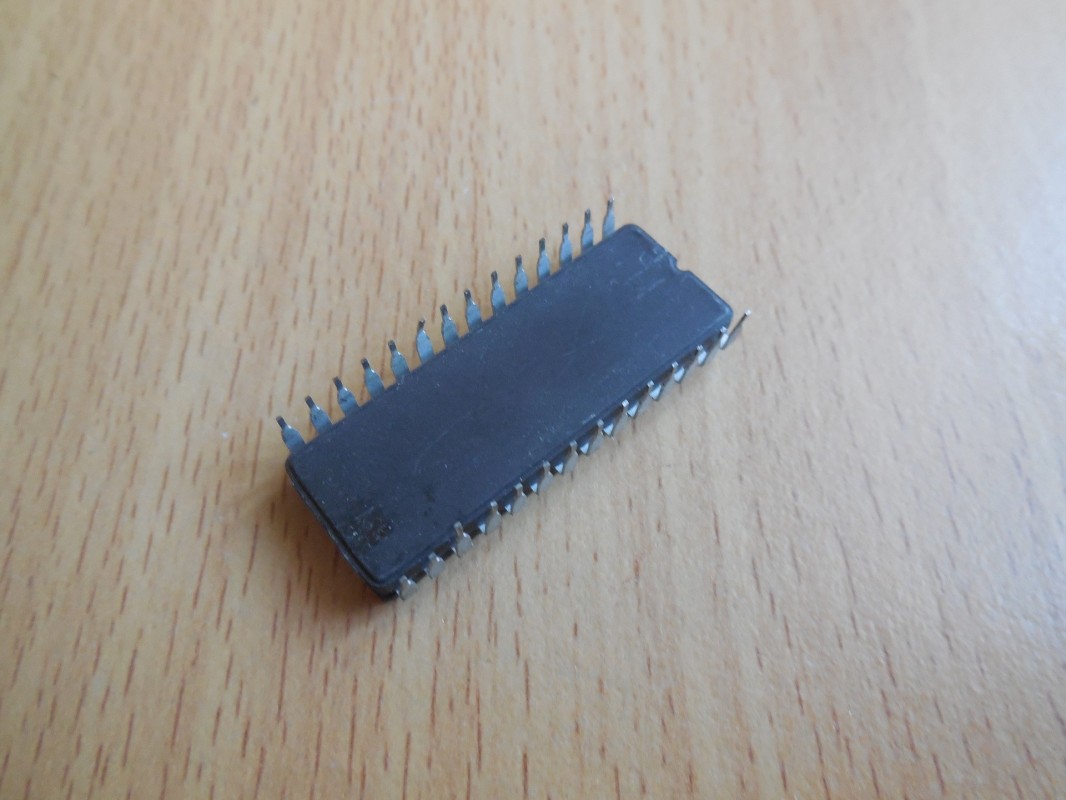

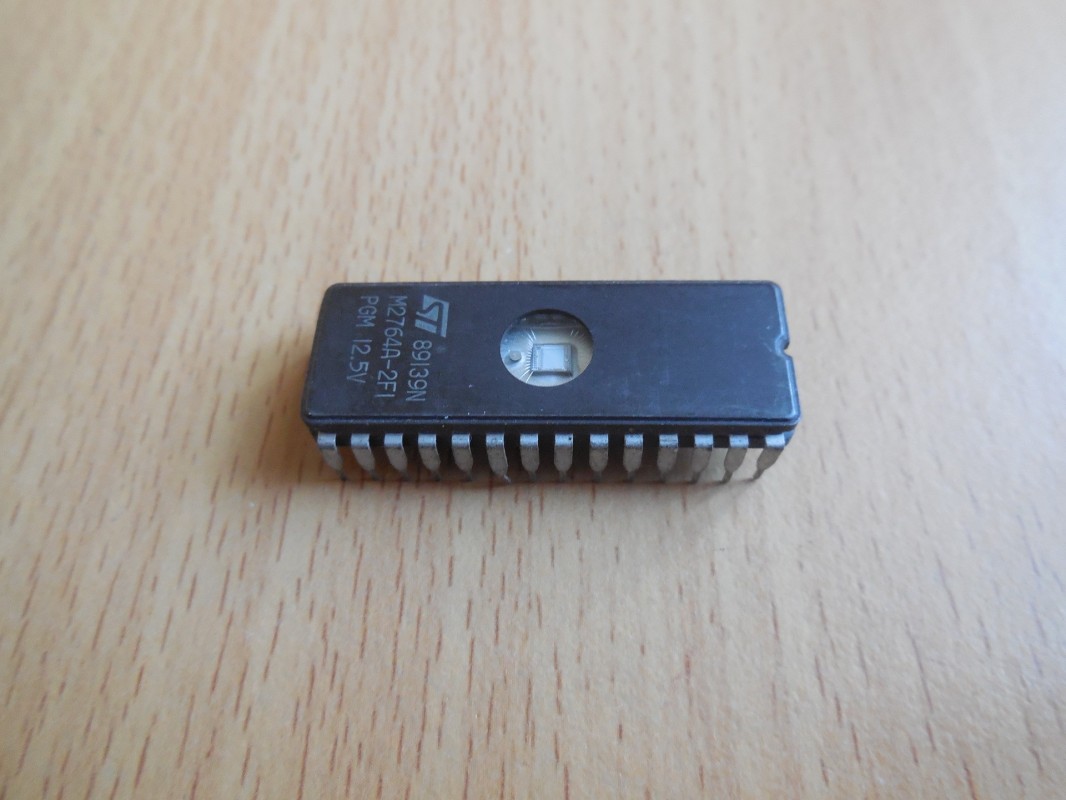

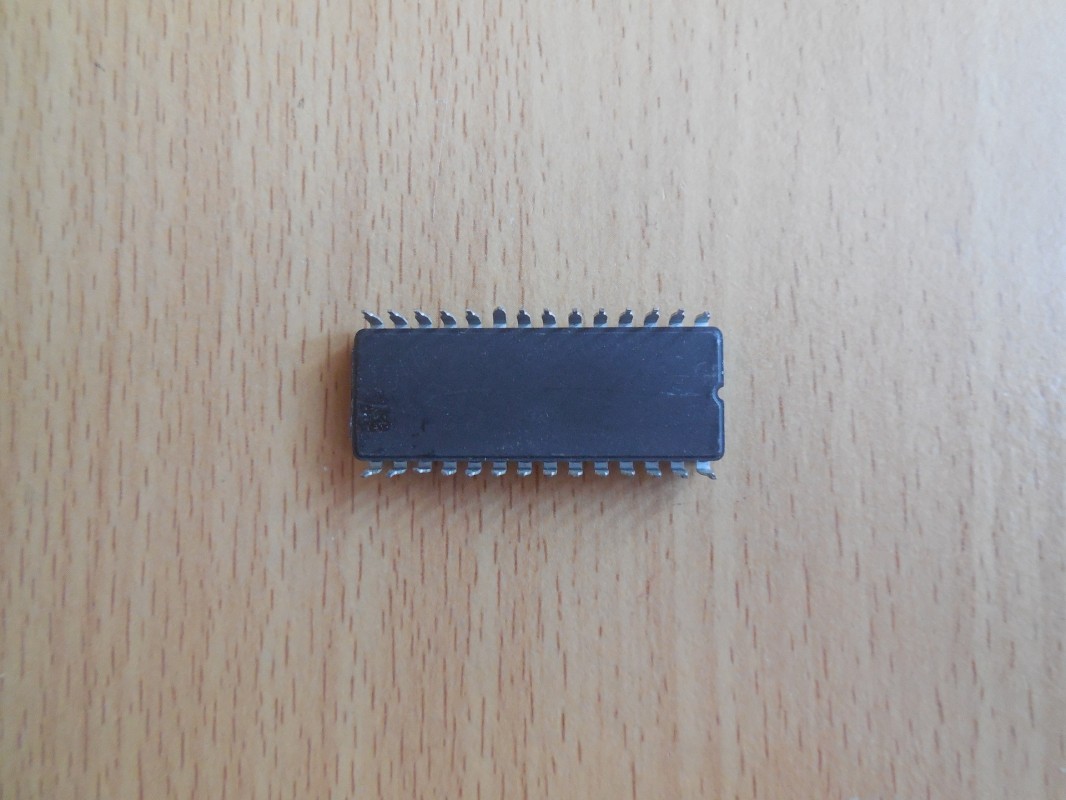

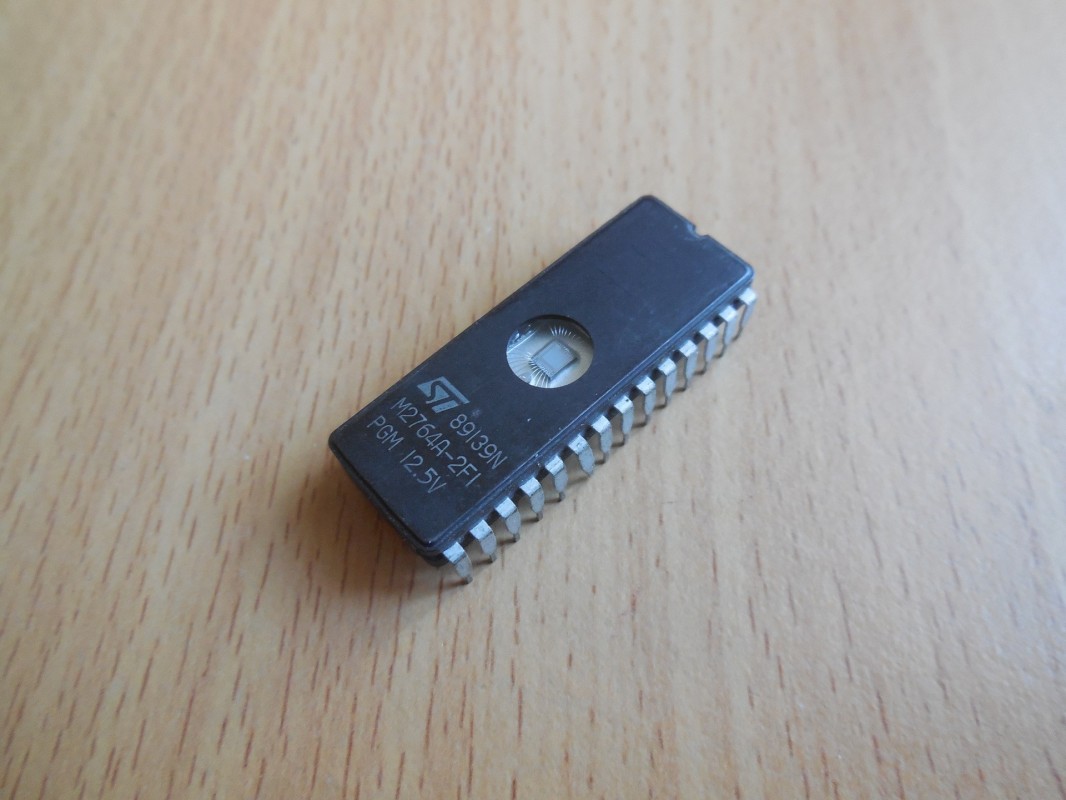

Paměť je umístěna v 28pinovém keramickém pouzdře s křemenným okénkem, které umožňuje mazání obsahu pomocí UV světla. Po expozici UV záření lze paměť znovu naprogramovat podle specifikovaného programovacího postupu.

STMicroelectronics M2764A-2F a M2764A-2F1 jsou oba 64kilobitové (8 KB) UV mazatelné a elektricky programovatelné paměti EPROM organizované jako 8 192 slov po 8 bitech. Hlavní rozdíl mezi nimi spočívá v rychlosti přístupu:

• M2764A-2F: Doba přístupu až 200 ns.
• M2764A-2F1: Doba přístupu až 250 ns.
