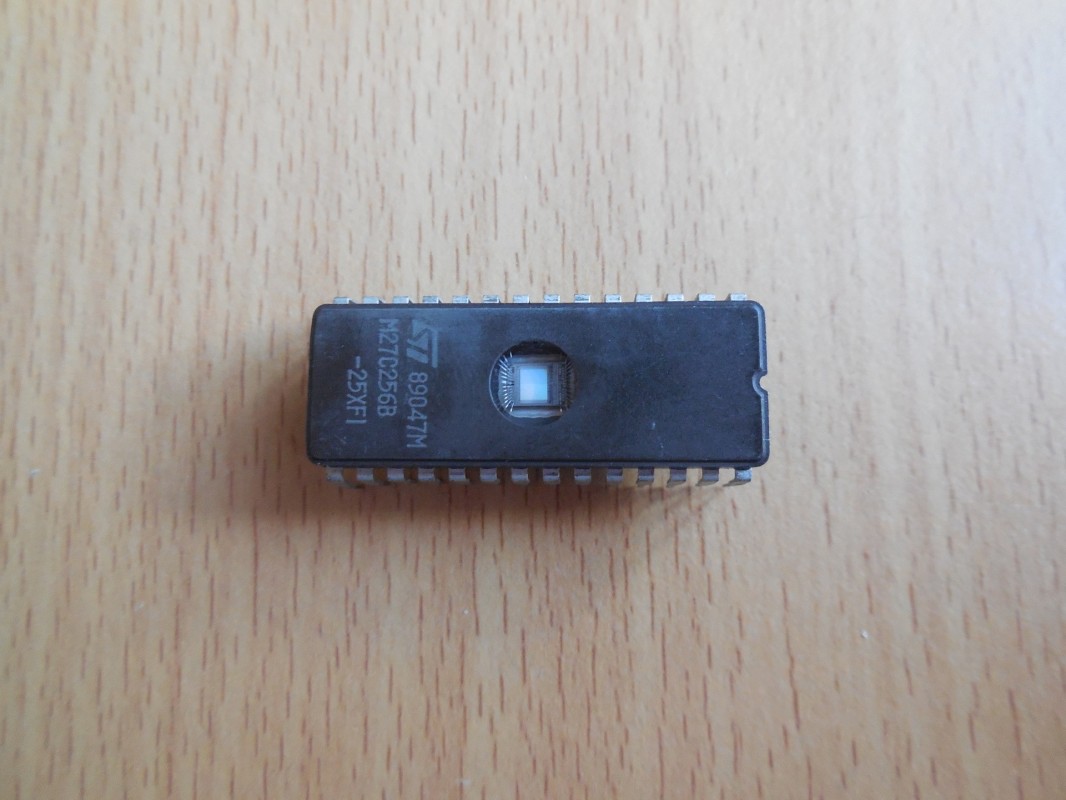

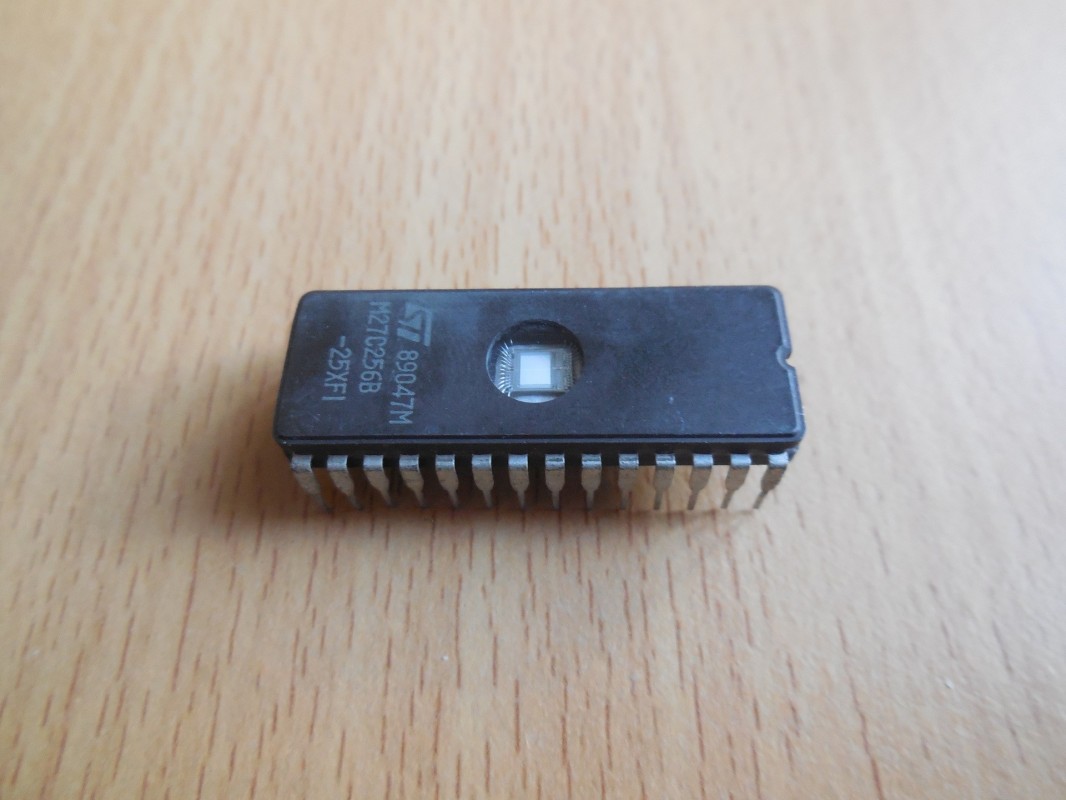

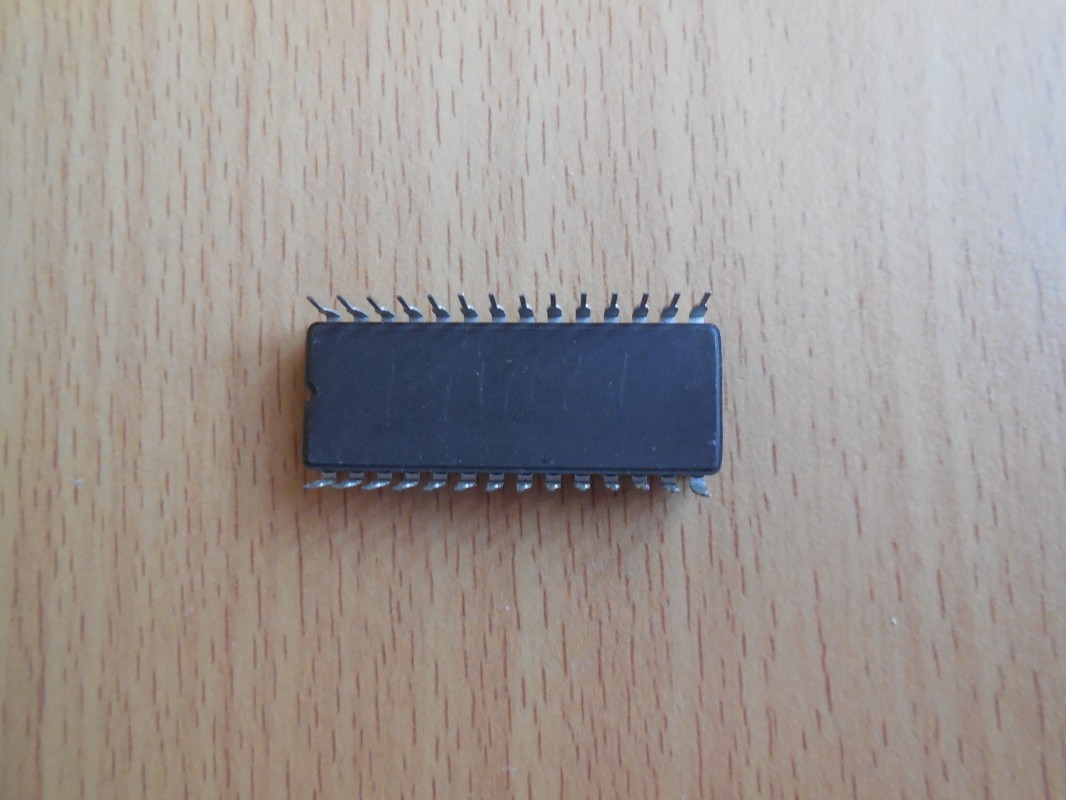

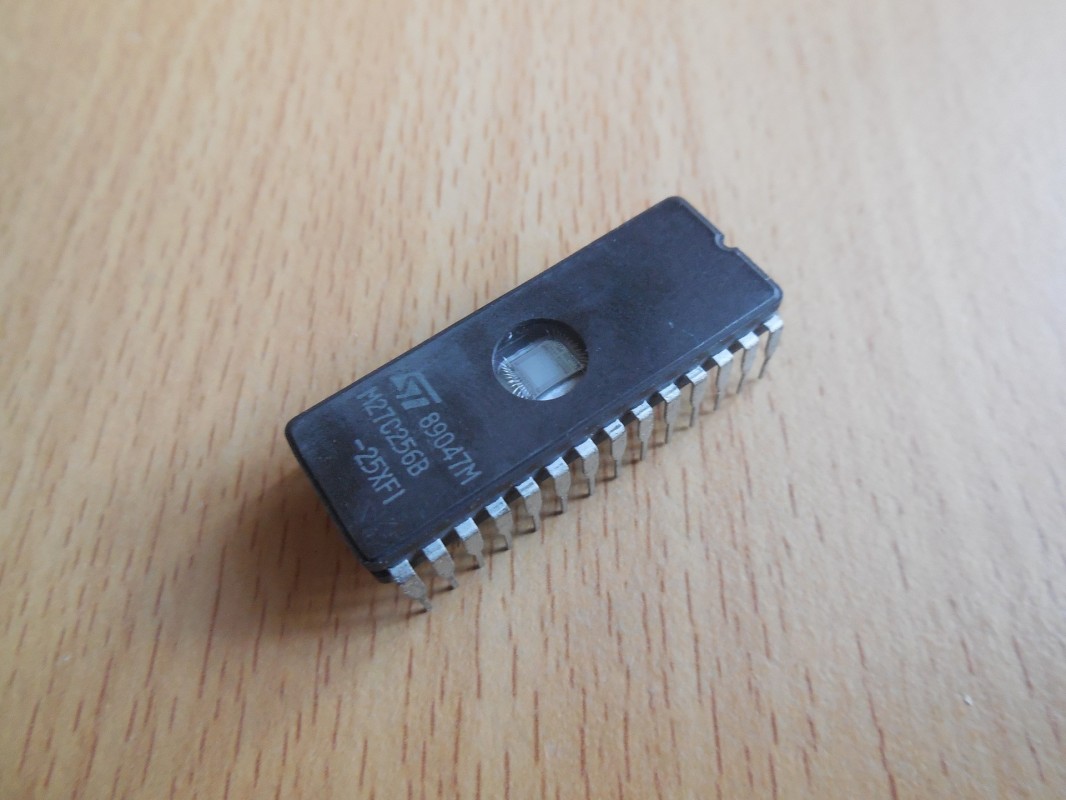

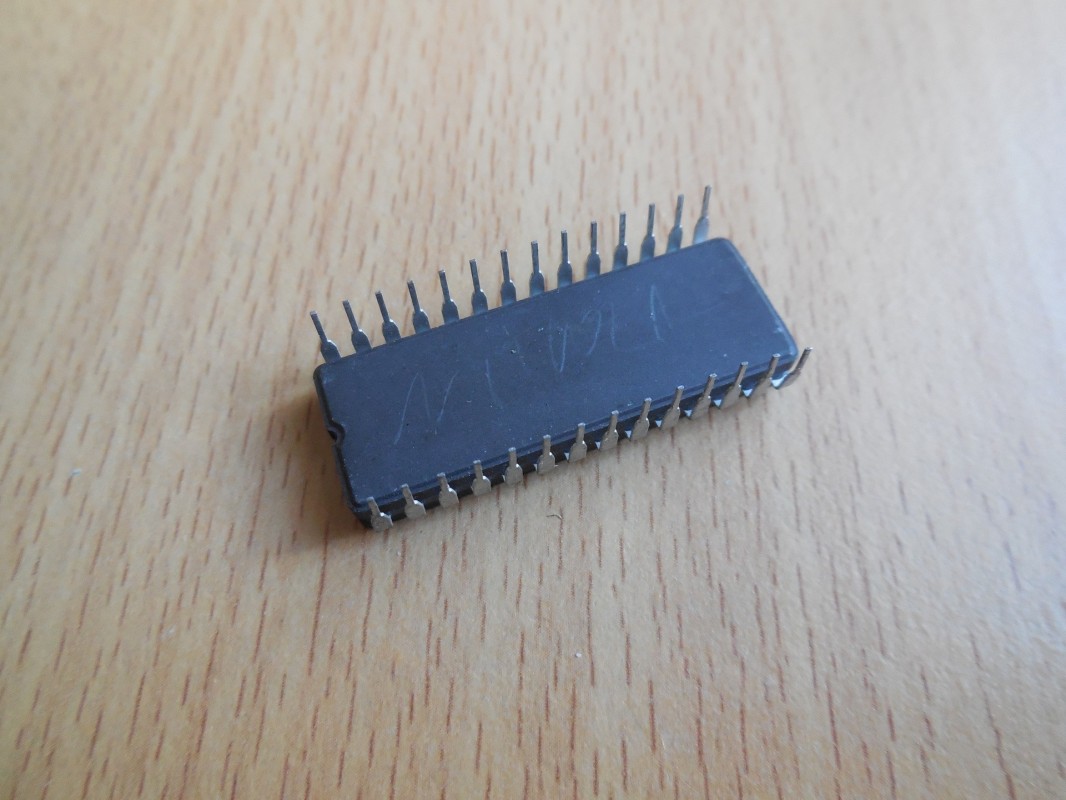

STMicroelectronics M27C256B-25F1

EPROM čip STMicroelectronics M27C256B-25F1 je vymazatelná programovatelná paměť (EPROM – Erasable Programmable Read-Only Memory) od společnosti STMicroelectronics. Konkrétně jde o model s kapacitou 256 Kb (32K x 8 bitů).

Klíčové parametry:

• Kapacita: 256 Kb (32K x 8 bitů)
• Typ paměti: EPROM (vymazatelná ultrafialovým zářením)
• Organizace dat: 32 768 slov × 8 bitů
• Rychlost přístupu: 250 ns (což značí „-25“ v názvu)
• Napájecí napětí: 5 V
• Pouzdro: DIP-28 (má 28 vývodů)
• Možnost mazání: Ano, pomocí UV světla (má průhledné okénko z křemenného skla)
• Možnost programování: Ano, pomocí EPROM programátoru

Použití:

• Starší počítačové systémy
• Herní konzole a arkádové automaty
• Průmyslová elektronika
• Embedded systémy
• BIOS čipy v některých historických počítačích

Pokud chcete tento čip přeprogramovat, musíš ho nejprve vymazat UV světlem, což trvá přibližně 20–30 minut. Poté ho lze znovu naprogramovat pomocí programátoru.

Rozdíl mezi čipy M27C256B-20F1 a M27C256B-25F1 je v jejich přístupové době (Access Time), což je doba, za kterou čip poskytne požadovaná data po přijetí adresy.

• M27C256B-20F1 → 200 ns (rychlejší)
• M27C256B-25F1 → 250 ns (pomalejší)

Oba čipy mají stejnou kapacitu (256 Kb / 32K x 8 bitů), stejné napájecí napětí (5V) i pouzdro (DIP-28), ale verze -20F1 je rychlejší než -25F1.

Kdy záleží na rychlosti?

• Pokud je čip používán v rychlém systému, například v procesorech s vyšší taktovací frekvencí, může být 200 ns verze nutná.
• Pokud je použitý v pomalejším zařízení, může fungovat i 250 ns verze.

Shrnutí: Pokud máte zařízení, které potřebuje max. 200 ns, potřebujete M27C256B-20F1. Pokud stačí 250 ns, můžete použít M27C256B-25F1.
