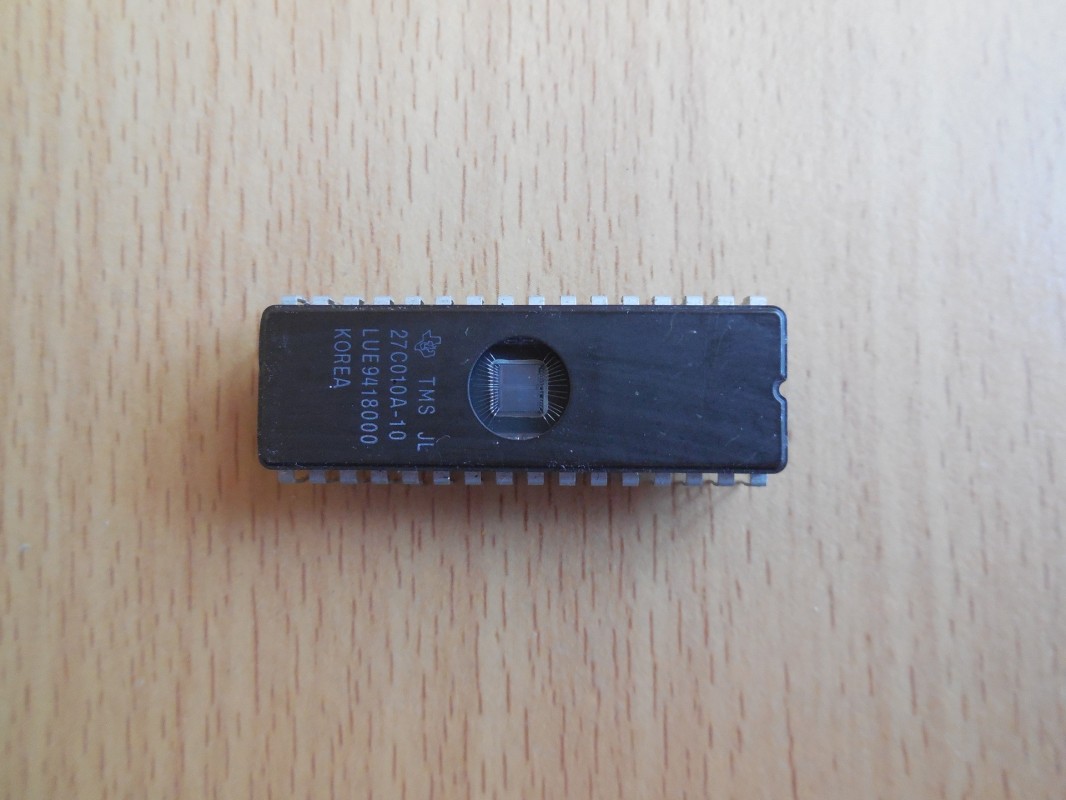

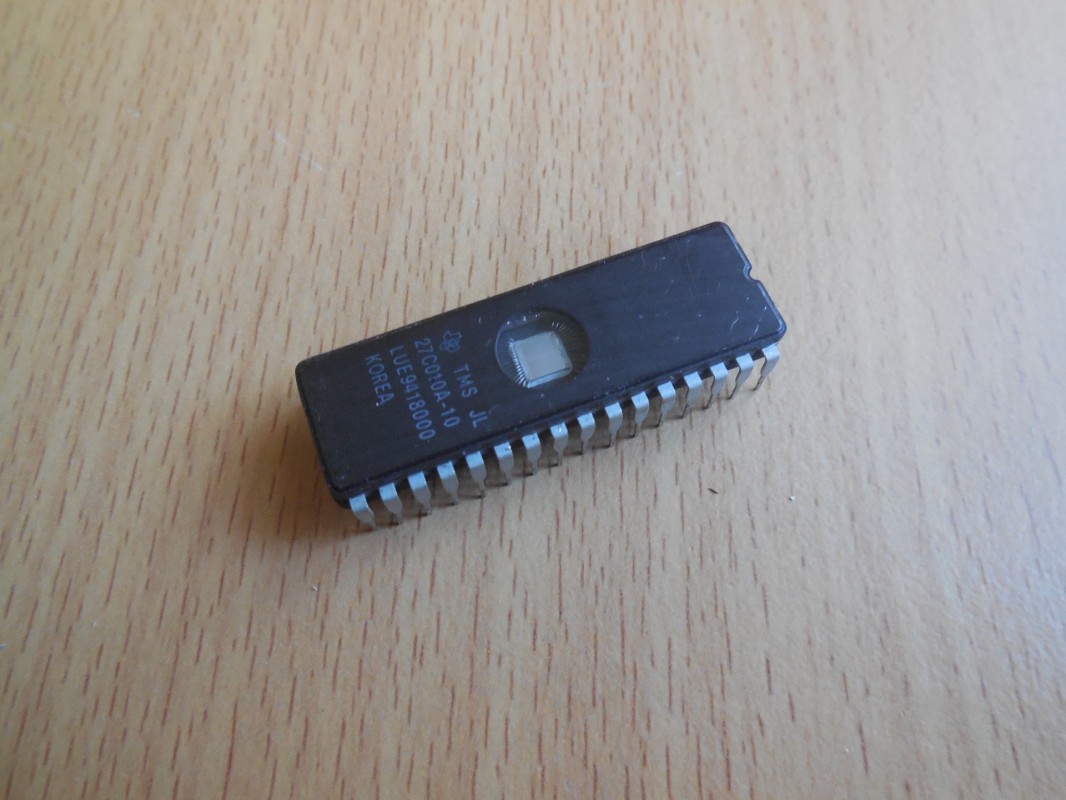

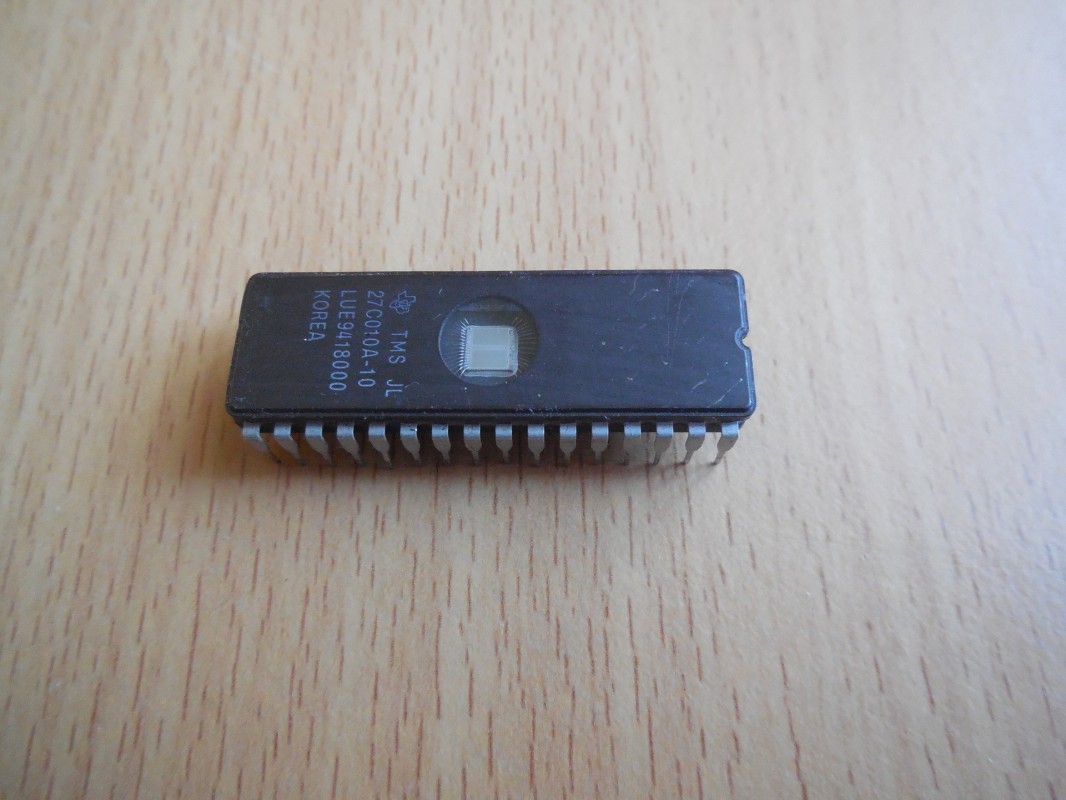

Texas Instruments TMS27C010A-10

Čip Texas Instruments TMS27C010A-10 je 1 Mbit (128K x 8) UV mazatelná programovatelná paměť pouze pro čtení (EPROM). Zde jsou podrobnější informace:

Specifikace:

• Organizace paměti: 128K x 8 bitů
• Napájecí napětí (V_CC): 4,5 V až 5,5 V
• Programovací napětí (V_PP): 13 V během programování
• Rychlost přístupu: 100 ns
• Typické proudové odběry:
  • Aktivní režim: 30 mA
  • Pohotovostní režim: 500 µA (TTL úrovně), 100 µA (CMOS úrovně)
• Kompatibilita: Plně kompatibilní s TTL úrovněmi
• Pouzdro: 32pinové DIP, PLCC nebo TSOP

Programování:

Tento čip využívá programovací algoritmus SNAP! Pulse, který umožňuje rychlé programování s typickou dobou programování kolem 13 sekund. Během programování je napájecí napětí V_CC zvýšeno na 6,5 V a programovací napětí V_PP je nastaveno na 13 V.

Mazání:

Paměť lze vymazat vystavením čipu ultrafialovému světlu o vlnové délce 2537 Å. Doporučená minimální dávka expozice je 15 W·s/cm², což odpovídá přibližně 21 minutám při použití UV lampy s intenzitou 12 mW/cm² umístěné 2,5 cm nad čipem.

Použití:

TMS27C010A-10 je vhodný pro aplikace vyžadující nevolatilní paměť s možností opakovaného programování, jako jsou:

• Ukládání firmwaru v embedded systémech
• Ukládání BIOSu v počítačích
• Průmyslové řídicí systémy
