STMicroelectronics M27512-2F1

Čip M27512-2F1 od společnosti STMicroelectronics je 512 Kibibit (64 KiB) UV mazatelná a elektricky programovatelná paměť EPROM, organizovaná jako 65 536 slov po 8 bitech.

Specifikace čipu M27512-2F1:

• Kapacita: 512 Kibibit (64 KB)
• Typ paměti: UV-mazatelné EPROM (Erasable Programmable Read-Only Memory)
• Napájecí napětí: 5V
• Organizace: 64K x 8 bitů
• Přístupová doba: Rychlost varianty -2F1 je obvykle 200 ns
• Pouzdro: DIP-28 (Dual In-line Package, 28 pinů)
• Mazání: Lze vymazat UV světlem (skleněné okénko nad čipem)
• Použití: Ukládání firmware v počítačích, herních konzolích, průmyslových zařízeních, automobilové elektronice a dalších embedded systémech.

Jak tento čip funguje?

• Data lze do EPROM naprogramovat pouze jednou (pomocí programátoru EPROM).
• Pokud je potřeba čip přeprogramovat, musí být vymazán pomocí UV světla – to trvá 15 až 30 minut v UV mazací lampě.
• Po vymazání lze čip opět naprogramovat novými daty.

Kde se používal?

• Počítače 80. a 90. let (např. Amiga, ZX Spectrum, starší PC BIOSy)
• Herní konzole a automaty
• Řídicí jednotky v průmyslu a automobilové elektronice

Klíčové vlastnosti:

• Rychlý přístup: Doba přístupu 200 ns.
• Napájecí napětí: Jednotné 5V napájení.
• Nízký klidový proud: Maximálně 40 mA.
• Kompatibilita s TTL: Kompatibilní s TTL logikou během čtení i programování.
• Rychlý programovací algoritmus: Umožňuje efektivní programování.
• Elektronický podpis: Obsahuje elektronický podpis pro identifikaci zařízení.
• Programovací napětí: Vyžaduje 12V pro programování.

Pouzdro:

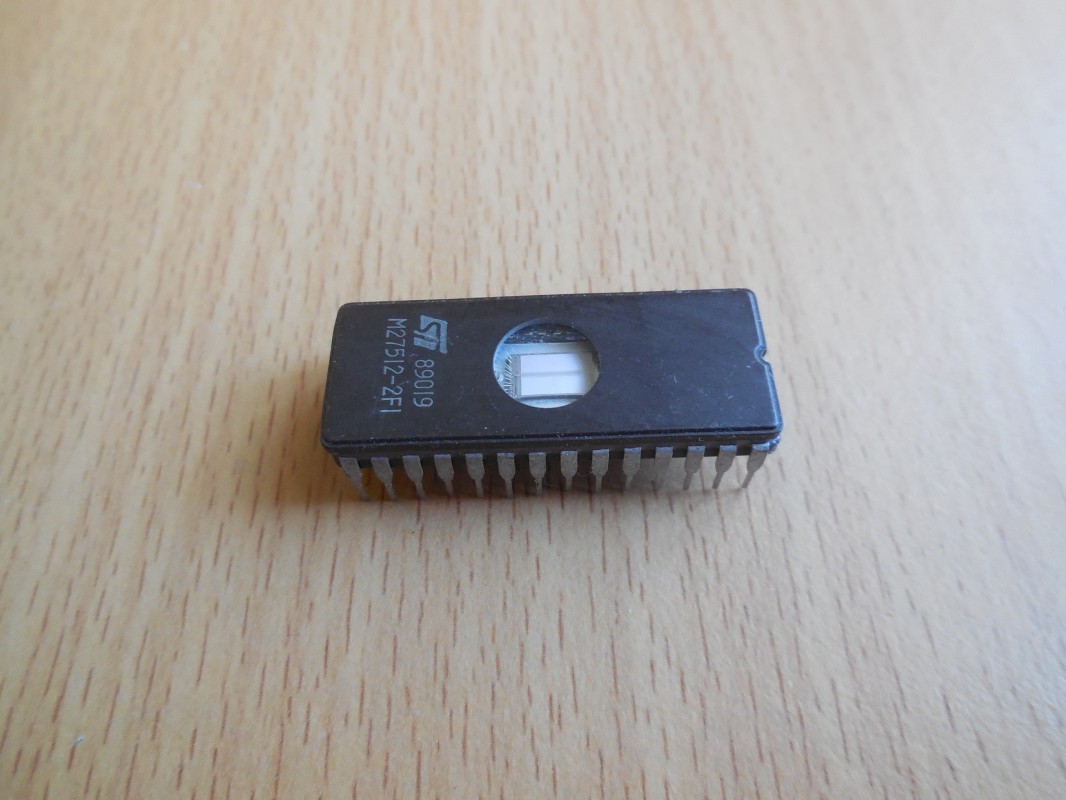

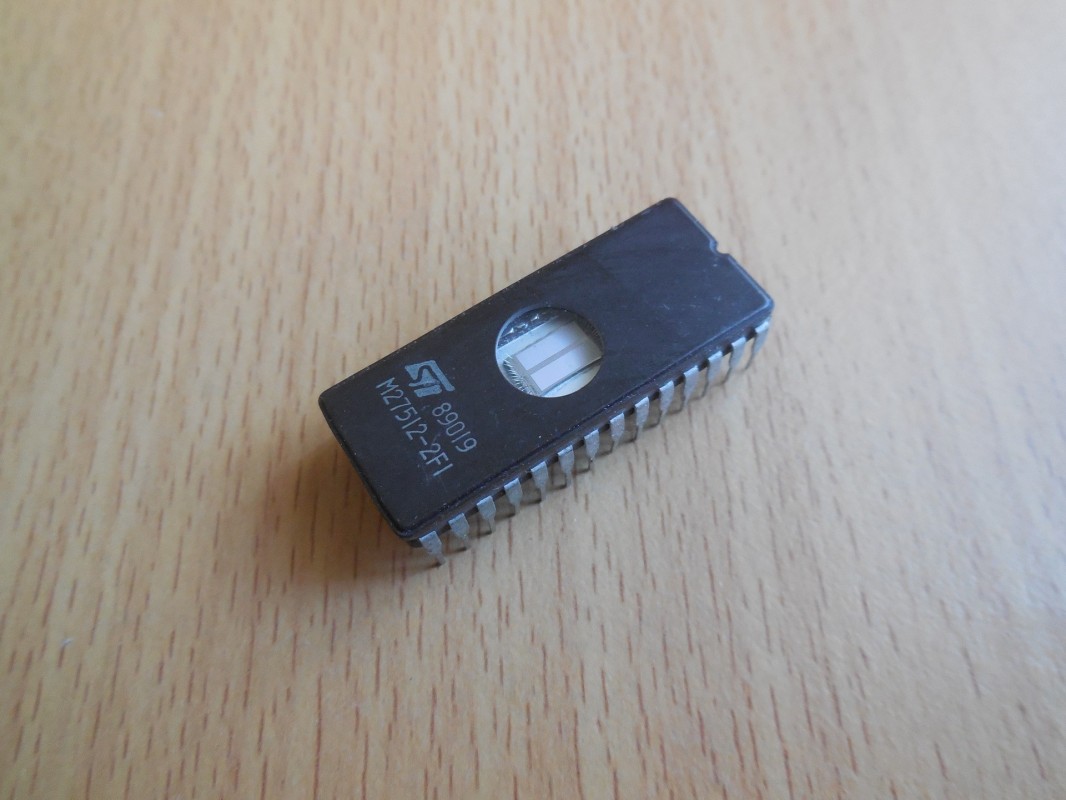

Čip je dodáván v 28pinovém keramickém pouzdře s okénkem (FDIP28W), které umožňuje mazání obsahu pomocí ultrafialového světla.
