Texas Instruments TMS27C512-20JL

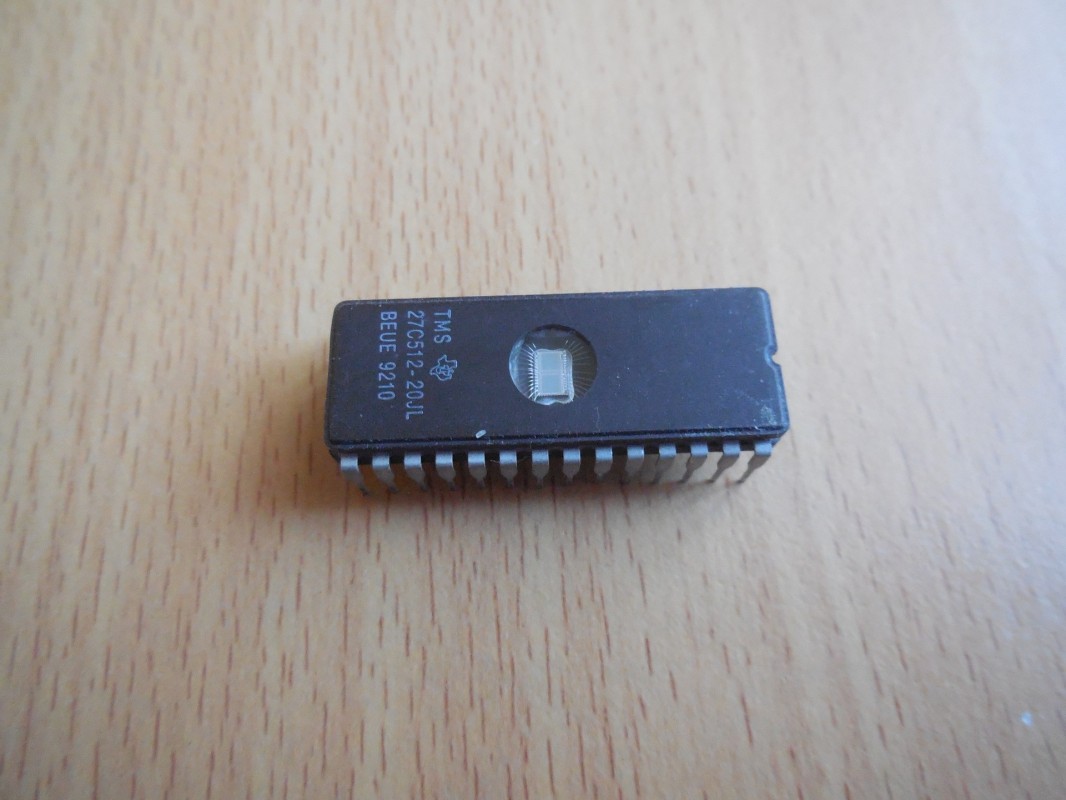

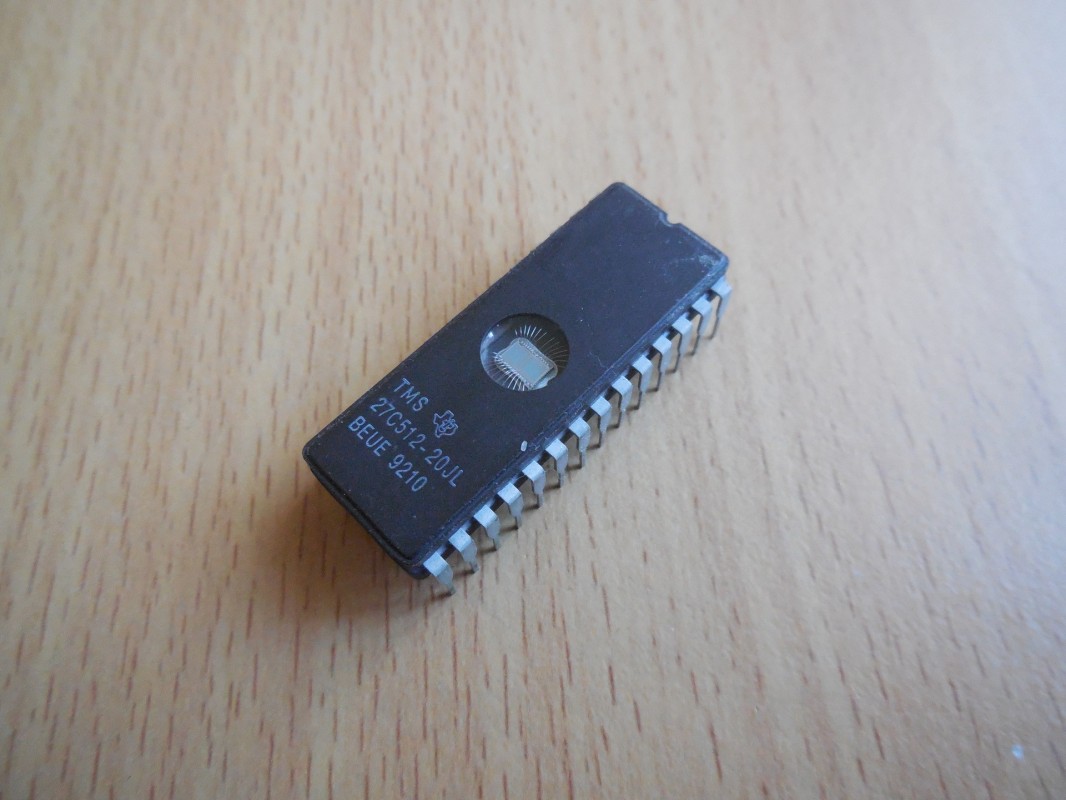

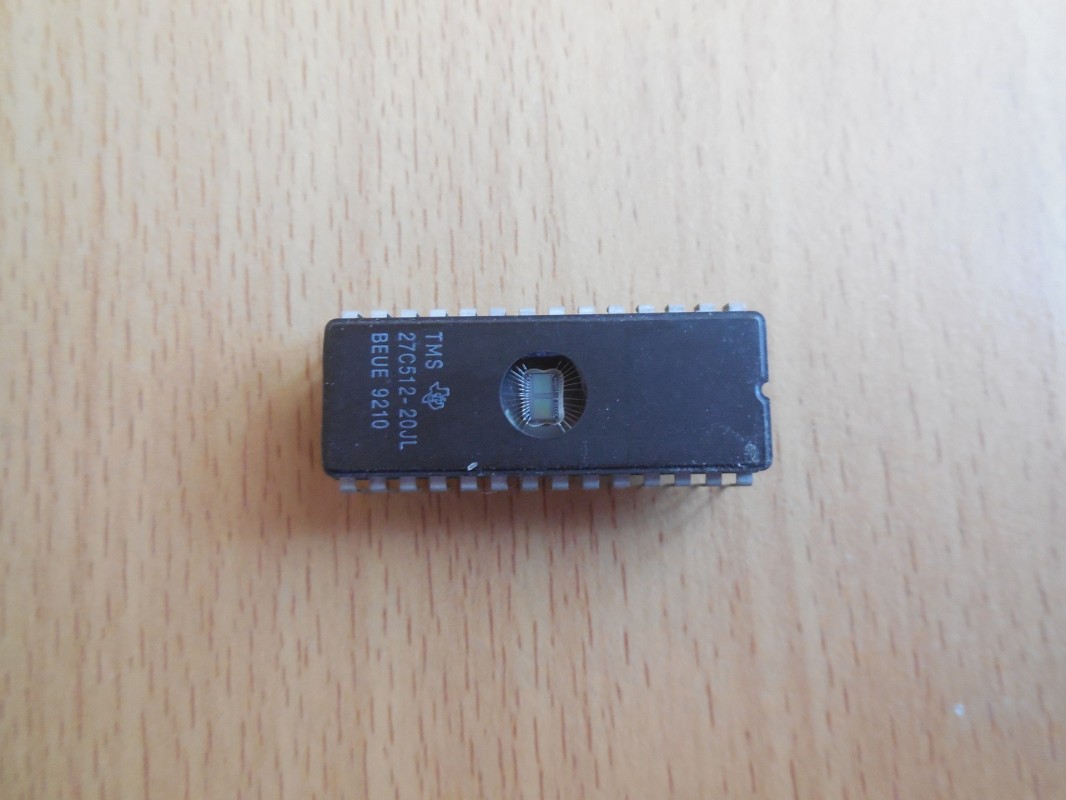

EPROM čip Texas Instruments TMS27C512-20JL je 512Kb (64KB) UV mazatelná a elektricky programovatelná paměť pouze pro čtení (EPROM) od společnosti Texas Instruments. Tento čip je navržen pro použití v mikroprocesorových systémech, kde je vyžadována nevolatilní paměť s možností opakovaného programování.

Klíčové vlastnosti

• Organizace paměti: 65536 x 8 bitů
• Napájecí napětí pro čtení: 5 V (±10 %)
• Napájecí napětí pro programování (VPP): 13 V
• Doba přístupu: 200 ns
• Technologie: CMOS pro úsporu energie
• Kompatibilita: Plně kompatibilní s TTL úrovněmi na vstupech i výstupech
• Výstupy: 3-stavové výstupní buffery pro snadné připojení na společnou sběrnici
• Balíček: 28-pinový keramický DIP s okénkem pro UV mazání

Provozní režimy

TMS27C512-20JL podporuje několik provozních režimů, včetně:

• Čtení: Standardní režim pro přístup k uloženým datům
• Programování: Zápis dat do paměti pomocí specifického programovacího algoritmu
• Mazání: Vymazání obsahu paměti vystavením UV světlu o vlnové délce 2537 angstromů
• Režim podpisu: Umožňuje přístup k identifikačnímu kódu výrobce a zařízení

Programování

Programování tohoto EPROM čipu se provádí pomocí algoritmu SNAP! Pulse, který využívá programovací napětí VPP = 13 V a napájecí napětí VCC = 6,5 V. Typická doba programování je přibližně 7 sekund na byte. Po naprogramování je doporučeno ověřit správnost zapsaných dat při standardním napájecím napětí 5 V.

Mazání

Před opětovným programováním je nutné čip vymazat vystavením intenzivnímu UV světlu o vlnové délce 2537 angstromů. Doporučená minimální dávka expozice je 15 W·s/cm², což odpovídá přibližně 21 minutám expozice při použití UV lampy s intenzitou 12 mW/cm² umístěné ve vzdálenosti 2,5 cm nad čipem.

Použití

Tento čip je vhodný pro aplikace vyžadující nevolatilní paměť s možností opakovaného programování, jako jsou:

• Ukládání firmwaru v embedded systémech
• Ukládání BIOSu v počítačích
• Řídicí systémy v průmyslu
