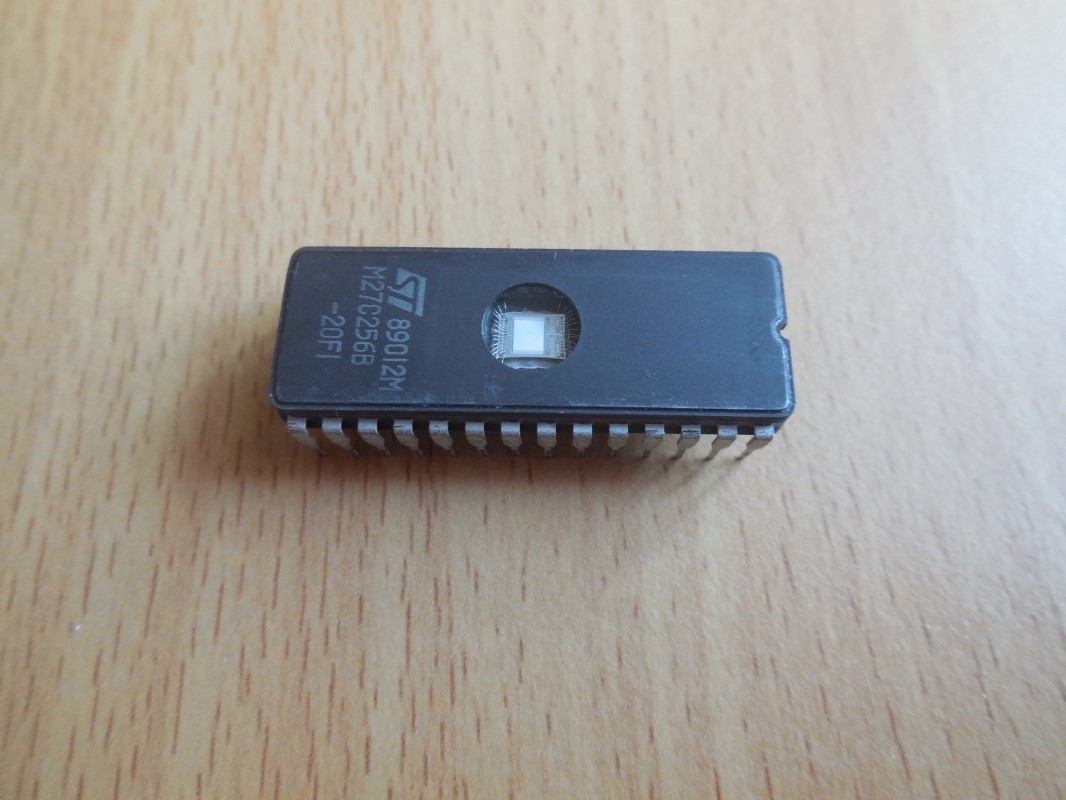

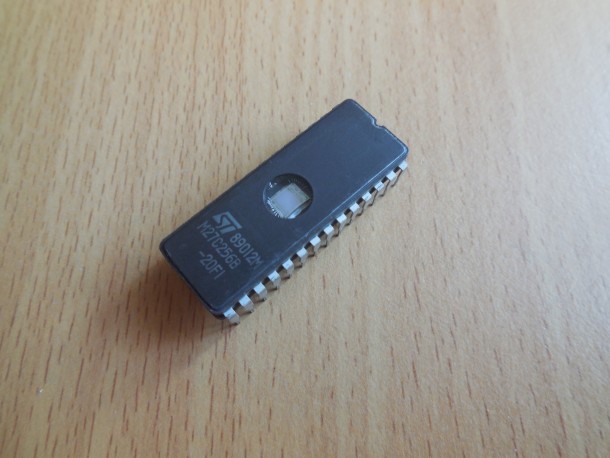

STMicroelectronics M27C256B-20F1

Čip M27C256B-20F1 je 256Kb (32K x 8 bitů) EPROM vyráběný společností STMicroelectronics. Tento typ paměti se používal v různých elektronických zařízeních, včetně počítačových základních desek, průmyslových řídicích systémů a herních automatů.

Klíčové vlastnosti čipu M27C256B-20F1:

• Typ: EPROM (Erasable Programmable Read-Only Memory)
• Kapacita: 256 Kb (32K x 8 bitů)
• Mazání: Pomocí UV světla (má průhledné okénko na pouzdře)
• Přístupová doba: 200 ns (20F1 označuje 200 ns variantu)
• Napájecí napětí: 5V
• Pouzdro: DIP-28 (plastové s křemenným okénkem pro UV mazání)
• Výrobce: STMicroelectronics

Použití čipu M27C256B-20F1

• Ukládání BIOSu v starších počítačích
• Herní konzole a automaty (arcade machines)
• Průmyslové řídicí systémy
• Zálohování a ukládání mikrokódu v různých elektronických aplikacích

Životnost a programování

• Čip lze naprogramovat pouze jednou, pokud není vymazán UV světlem.
• UV mazání trvá obvykle 15–30 minut v UV mazači.
• Počet programovacích cyklů je omezený (řádově stovky mazání a přepisů).

Rozdíl mezi čipy M27C256B-20F1 a M27C256B-25F1 je v jejich přístupové době (Access Time), což je doba, za kterou čip poskytne požadovaná data po přijetí adresy.

• M27C256B-20F1 → 200 ns (rychlejší)
• M27C256B-25F1 → 250 ns (pomalejší)

Oba čipy mají stejnou kapacitu (256 Kb / 32K x 8 bitů), stejné napájecí napětí (5V) i pouzdro (DIP-28), ale verze -20F1 je rychlejší než -25F1.

Kdy záleží na rychlosti?

• Pokud je čip používán v rychlém systému, například v procesorech s vyšší taktovací frekvencí, může být 200 ns verze nutná.
• Pokud je použitý v pomalejším zařízení, může fungovat i 250 ns verze.

Shrnutí: Pokud máte zařízení, které potřebuje max. 200 ns, potřebujete M27C256B-20F1. Pokud stačí 250 ns, můžete použít M27C256B-25F1.
