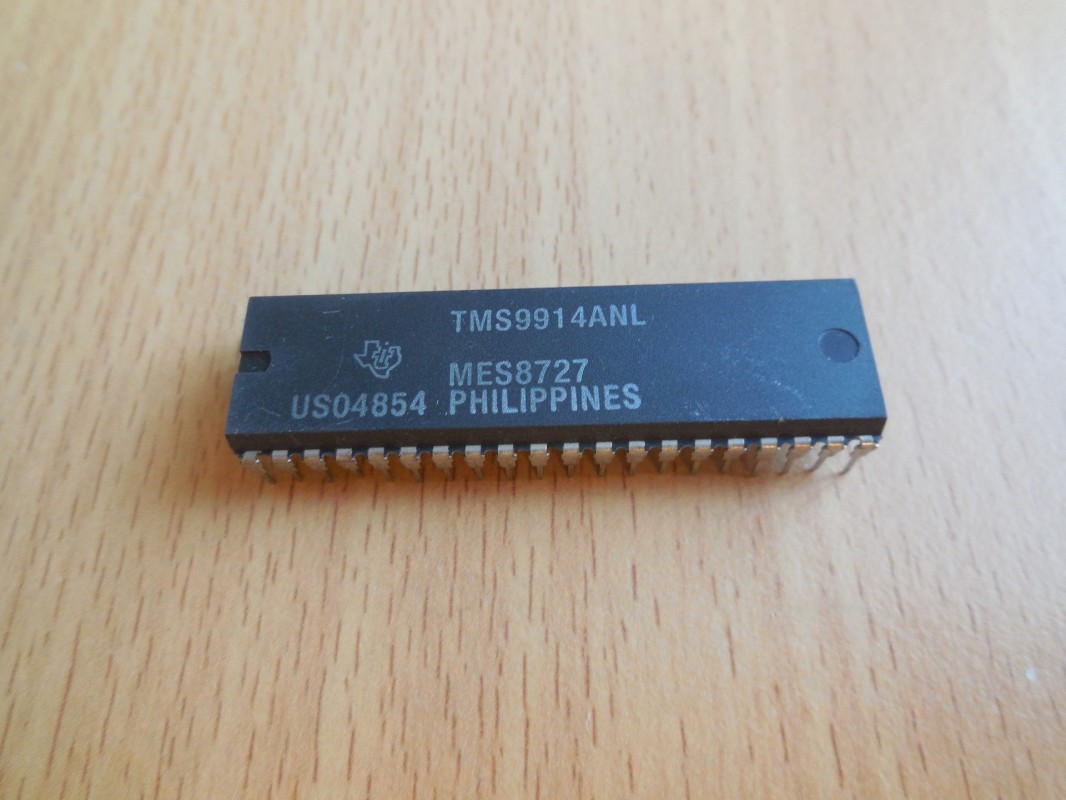

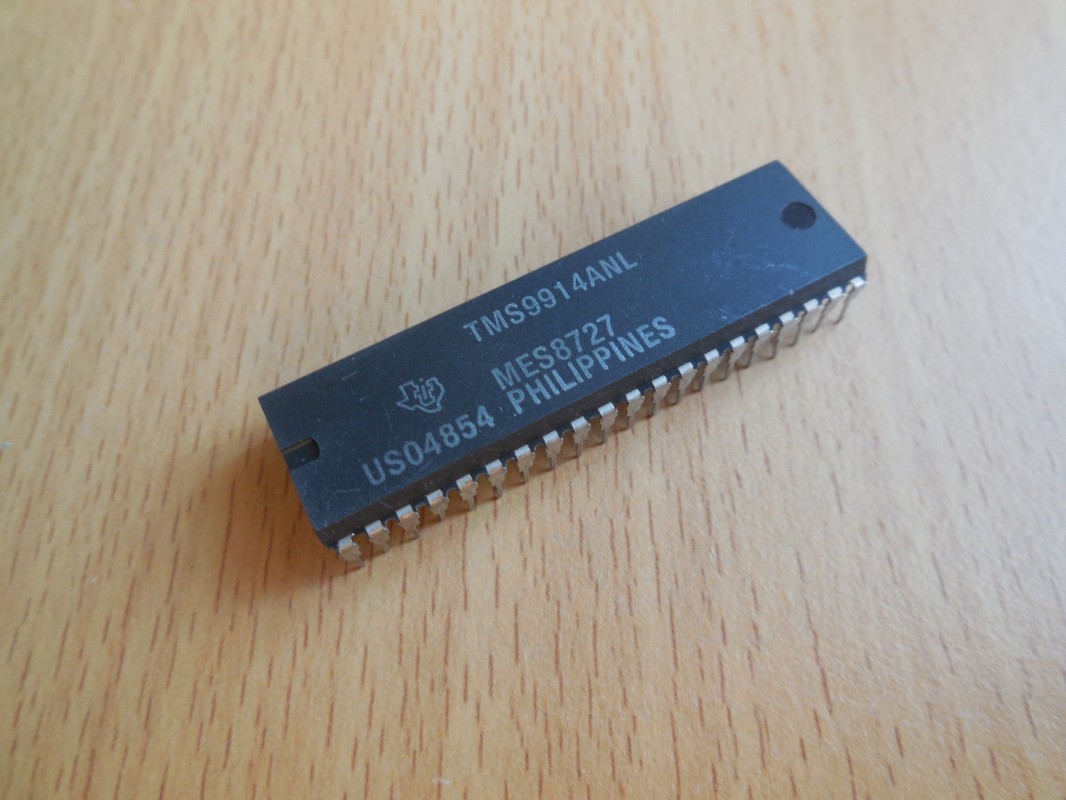

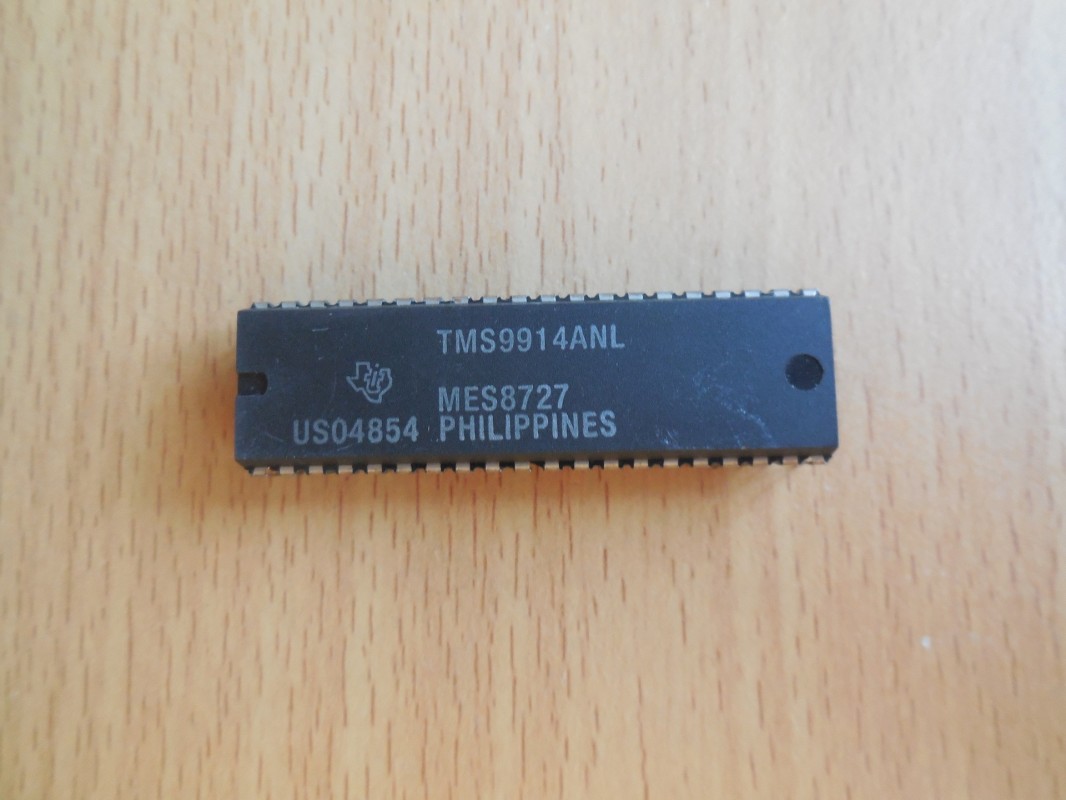

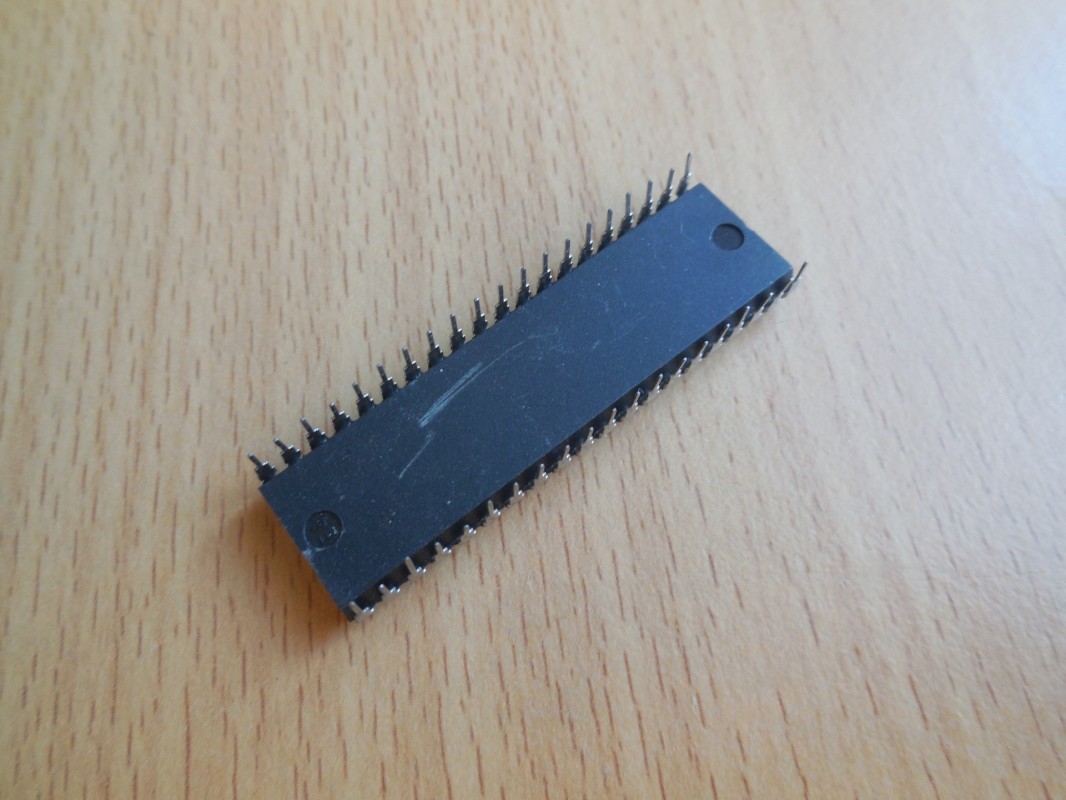

Texas Instruments TMS9914ANL

TMS9914ANL je řadič sběrnice IEEE-488 (GPIB - General Purpose Interface Bus), což je průmyslový standard pro měřicí a laboratorní zařízení. Tento čip umožňuje komunikaci mezi počítačem a různými přístroji přes GPIB rozhraní.

Technické specifikace TMS9914ANL:

• Standard: Podporuje sběrnici IEEE-488 (GPIB).
• Řízení sběrnice: Funguje v režimech:
  • Controller (řadič)
  • Talker (vysílač)
  • Listener (přijímač)
• Maximální rychlost přenosu: Až 1 MB/s.
• Podporované protokoly: IEEE-488.1 (základní GPIB komunikace).
• Napájení: +5V DC.
• Pouzdro: 40pinové DIP.

Použití TMS9914ANL:

• Laboratorní a měřicí přístroje (osciloskopy, spektrální analyzátory, multimetry, generátory signálu).
• Průmyslové testovací systémy (automatizované testování elektroniky).
• Řízení starších GPIB zařízení pomocí mikroprocesorů.

Jak funguje TMS9914ANL?

Tento čip funguje jako řadič GPIB sběrnice, což umožňuje automatizovanou komunikaci mezi počítačem a přístroji. Procesor v systému komunikuje s čipem TMS9914A, který následně řídí signály GPIB sběrnice, čímž zajišťuje správnou komunikaci mezi zařízeními.

Historie a význam:

• GPIB sběrnice byla vyvinuta firmou Hewlett-Packard (HP-IB) v 60. letech a později standardizována jako IEEE-488.
• TMS9914ANL byl široce používán v 80. a 90. letech, kdy GPIB byl hlavním rozhraním pro laboratorní měřicí přístroje.
• Dnes je GPIB nahrazován USB, Ethernetem a LXI, ale stále se používá v některých specializovaných aplikacích.

Moderní alternativa:

Pokud potřebujete komunikovat s GPIB zařízeními, můžeš použít:

• GPIB-USB adaptéry (např. National Instruments nebo Agilent/Keysight).
• Řešení založená na TMS9914 (např. Arduino nebo Raspberry Pi s GPIB rozhraním).
