ATARI – HDD Controler MFM

Tak si to představte Pánové co že se Mě to tady povedlo vyštráchat ze šuplete .

MFM HDD Controler for ATARI XL !!!

Si matně vspomínám , že právě tenhle kousek ATARI HW

se Mě dostal kdysi před čumák , snad před 20ti roky ,

od Kolegáčka z ATARI Klubu – Havířov .

Původně tenhle řadič byl určenej pro verzi XL ,

ale stejné signály jsou i ve verzi XE , jenže nevyvedené ven .

Původní majitel jej měl však napíchlej právě k 130 XE ,

kde scházejíci signály vyvedl přes FRB konektor .

No a pak u něj nastala nějaká finanční situace ,

kábličky prostě ufiknul a Atarko pustil do světa .

Zapojení neznámé a Já koupil pouze tehdy tento řadič .

Víc o něm nevím , jen jej mám a NIKDY nezapojenej .

Takže po létech jej zde ukazuju na čumendu ,

že něco takového někdy existovalo k Naší Nostalgii .

—–

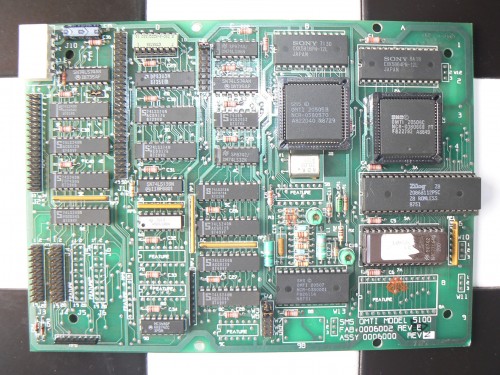

ATARI-HDD_Controler-Foto_a

ATARI MFM HDD Controler – Foto_a .

—–

ATARI-HDD_Controler-Foto_b

ATARI MFM HDD Controler – Foto_b .

—–

Na Foto_A  je jasně vidět , že tento řadič by mohl zmáknout i 4 x HDD ,

jsou na něm ještě dva neosazené konektory a pak i řídící čípy .

Ku příkladu Sparta DOS také zmákne obsloužit 4 x HDD + RAM-Disk a FDD .

Já tehdy nějak nelenil a spáchal Sobě jednoduchou redukci , ( viz. Foto_B ) ,

že snad nějak tento řadič s Atarkem rozchodím … Hmmm …NIC !

Pro info : Kdysi byly HDD pouze MFM nebo SCSI a XT-SCSI ,

IDE ATA se ještě nevyráběly a o nějakejch CF se mohlo Nám jen zdát !

Takže se nyní ptám : Ví snad někdo o tomhle tom HW něco ?

Ksakru , pokud ANO , tak písněte , Já přeci nekoušu !!!

—–

Lidé, kterým se tento článek líbí:

GuestGuestGuestGuest

Informace o autorovi: Jiří REZEK

Hardware,Elektronika,Radistika,Servisní opravy, BGA-Technologie,Návrhy PCB,Foto.

komentáře 2+ Přidat komentář

    • @Aleister : ANO…Děkuju , tohle je víc než dost zajímavé počteníčko !
      V tom PDF je zmínka právě o tom řadiči , co je zde na Foto_A .
      Ale tento řadič byl původně připojenej k Atarku , které nemá SCSI .
      Ten bastl na Foto_B , je pouze Moje provizorní redukce do ATARI XL .
      Navíc se tam píše o Winchester , FDD-8 a Tape .
      Já si pamatuju jak kdysi se ještě používaly Disky Bernuli .
      Zde mám zmínku o Tape-Device , které se připojovaly jako „Other-Device“ ,
      tedy jako třetí zařízení na kšandu Shugart Bus ,
      ale musel to ten MB podporovat . Fakt krásná Nostalgická zařízení !
